[USB-010-RJ45] USB RS485/RS422 絶縁型変換器(RJ45タイプ) HuMANDATA LTD.(ヒューマンデータ)

[USB-010-RJ45] USB RS-485/RS-422 絶縁型変換器(RJ45タイプ) 開発中

RoHS10RS485RS422RJ45絶縁型サージ保護デモ機
電解コンデンサ不使用難燃性ABS

ベストセラーのUSB RS-485/RS-422変換器 USB-010の
I/FコネクタをRJ45としたタイプです

概要

USB-010-RJ45は、USBからRS-485またはRS-422への変換器です。FA環境での使用にも安心して使える絶縁型の変換器です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。

USB-010-RJ45はUSB-010のコネクタをRJ45としたものです。USB-010+ACC-005と同等です。


※画像はCGです

特長

  • RS-485とRS-422に対応
    ディップスイッチにより、RS-485とRS422のいずれにも対応できます
  • 絶縁型
    USB側とRS-485/422側は絶縁されています
  • 最大12Mbpsまで対応
    絶縁型ながら超高速
  • 樹脂筐体で安心絶縁
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • RJ45コネクタを採用
    LANに用いられているRJ45コネクタを採用し、市販のLANケーブルを通信ケーブルとして利用できます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

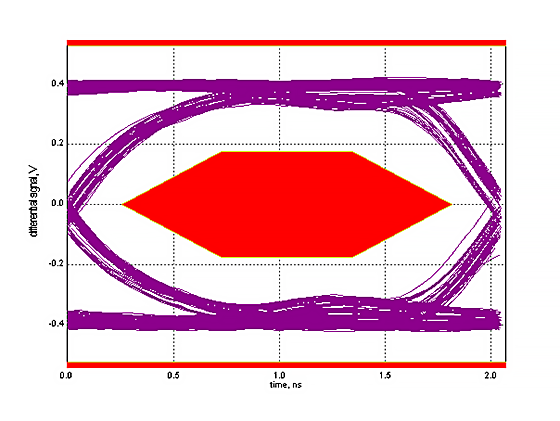

アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-010-RJ45
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 250 mA以下
入出力仕様 RS-485/422
（2線または4線）		 ESD保護 ESD15kV
ホストI/F USB2.0 準拠
(Hight/Full Speed対応）		 USB1.1でも使用可能
ESD保護
RS422/485通信速度 300bps～6M/8M/12M bps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間：2500VDC以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PWR　：バスパワー表示LED
RX   　：受信データ表示LED
TX   　：送信データ表示LED
コネクタ RJ45　8PIN LAN用ケーブル使用可能
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
耐ノイズ性 規定せず
規格など 規定せず
質量 約 80 [ｇ] 本体のみ
外形寸法 67 x 67 x 28 [mm] 突起含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RJ45端子番号表

通電したままの挿抜は避けて下さい。

ピン番号 信号 機能
RJ45端子 1 B 受信データ- （送受信データ-)
2 A 受信データ+ （送受信データ+)
3 GND 信号GND
4 GND 信号GND
5 GND 信号GND
6 GND 信号GND
7 Z 送信データ- （送受信データ-)
8 Y 送信データ+ （送受信データ+)

<参考>LANケーブルのペア配置例

RJ45端子2

  • 1-2、7-8はそれぞれツイストペア
  • LANケーブルは必ず8芯のものをお使いください
  • 色はストレートとクロスで異なる

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB RS485/RS422 絶縁型変換器(RJ45タイプ)
 USB-010-RJ45 USB-010-RJ45
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG

USB/LNXシリーズ対応　アクセサリ一覧

関連製品

    • 端子台タイプの標準品 USB-003（ベストセラー）
    • 高速タイプ USB-010 高速通信対応　MAX 12Mbps
    • ボードタイプ USB-017 組み込みにおすすめ致します
ページトップへ
[ ]

[USB-048V] 絶縁型 USB 電圧モニタ（リレー付）MAX 30VDC HuMANDATA LTD.(ヒューマンデータ)

[USB-048V] 絶縁型 USB 電圧モニタ（リレー付）　開発中
MAX 30VDC　

RoHS10リレー接点端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に3-30Vを計測、ロギング
電圧の閾値により内蔵リレーの出力が可能

概要

　USB-048VはUSB経由でPCなどと接続し、3-30Vを計測できる絶縁型変換器です。リレー1個を内蔵しているため、計測した電圧の閾値によりリレーを出力するなどの制御が可能です。
USB側と絶縁することで、耐ノイズ性の向上や過渡現象の抑制、機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。
　オリジナルのアプリケーションUSB-048V CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
　専用の制御コマンドが用意されているため、独自のアプリケーションから3-30Vを計測、またリレーを制御することができます。

※画像はCGです

特長

  • 3-30Vの電圧を計測
  • メカリレー1個を内蔵
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 絶縁耐圧 DC2500V
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 端子台を採用
  • USBバスパワーで動作（外部電源不要）
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

　USB-048Vに付属のアプリケーションにより、パソコンで高精度の3-30V信号モニタとして利用することができます。またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

USB-048V CV-Monitor ダウンロードページへ

仕様

項目 内容 備考
型番 USB-048V
電源 DC5V
USBコネクタより供給（USBバスパワー）		 外部電源不要
消費電流 200mA以下
ホストI/F USB2.0準拠　(Full Speed対応） USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B　コネクタ (メス)
端子台 5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1991008
計測可能範囲 3～30V USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.3%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
絶縁耐圧 DC2500V 設計値
搭載リレー G5RL-K1-E(オムロン製)　1個
接点構成：1a
定格負荷：AC250V 8A、DC24V 5A
定格通電電流：10A
搭載LSI 汎用マイコン
表示LED 電源表示LED
リレーON/OFF LED
対応OS サポートOS一覧（CDC）ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20～60℃ 結露等なきこと
動作湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 67 x 28 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

端子台のピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 端子台 記号 内容




製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 電圧モニタ（リレー付）
 USB-048V USB-048V
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5

関連製品

  • 4-20mAを計測可能な USB-506A もございます
  • 0-5Vを計測可能な USB-506V もございます
  • 2チャンネルの電流計測が可能な USB-045A もございます
  • 2チャンネルの電圧計測が可能な USB-045V もございます
  • 電流出力の USB-034, LNX-202 もございます
  • その他、USBまたはLAN経由で0-5Vに変換する製品はこちらをご覧下さい
ページトップへ
[ ]

[USB-506A] 絶縁型 USB 4-20mA 電流モニタ HuMANDATA LTD.(ヒューマンデータ)

[USB-506A] 絶縁型 USB 4-20mA 電流モニタ（コンパクト）

RoHS104-20mA0-25mA端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に4-20mAを高精度計測
4-20mA出力機器やセンサに絶縁電源を供給できるため
省配線・省工数・省スペース化を実現

概要

　USB-506AはUSB経由でPCなどと接続し、計装用標準信号である4-20mAを計測できる絶縁型変換器です。
USBと4-20mA側を絶縁することで、耐ノイズ性の向上や過渡現象の抑制により安定した計測が可能となり、また機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。4-20mA出力機器やセンサ等の電源供給用に絶縁電源を内蔵しており、DC24VまたはDC5Vを利用することができます。
　オリジナルのアプリケーションUSB-506 CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
　専用の制御コマンドを用意しているため、独自のアプリケーションから4-20mAを計測することもできます。

※2つ目以降の画像はCGです

特長

  • 4-20mAの高精度計測
  • センサなどの4-20mA出力機器に絶縁電源を供給可能(DC5VまたはDC24V)
    外部電源不要で、省配線・省工数・省スペース化を実現
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 絶縁耐圧 DC2500V（DC24V出力電源使用時はDC1500V）
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • USBバスパワーで動作（外部電源不要）
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

　USB-506Aに付属のアプリケーションにより、パソコンで高精度の4-20mA信号モニタとして利用することができます。またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

  USB-506 CV-Monitor ダウンロードページへ


仕様

項目 内容 備考
型番 USB-506A
電源 DC5V
USBコネクタより供給（USBバスパワー）		 外部電源不要
消費電流 450mA以下 出力電源未使用時：
200mA以下
ホストI/F USB2.0準拠　(Full Speed対応） USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B　コネクタ (メス)
端子台 3.5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1844249
計測可能範囲 0～25mA USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.25%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
シャント抵抗 200Ω ±0.01%
出力電源 DC24V(±5%) / 30mA以下　または
DC5V(4.85～5.5V) / 100mA以下		 USB側と絶縁
同時供給は不可
絶縁耐圧 出力電源未使用時：DC2500V
DC24V出力電源使用時：DC1500V
DC5V出力電源使用時：DC2500V		 設計値
搭載LSI 汎用マイコン
表示LED 電源表示LED
対応OS サポートOS一覧（CDC）ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20～60℃ 結露等なきこと
動作湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

4-20mA側コネクタ

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 コネクタ 記号 内容
RS485TB

NC

 -

-

 電流端子(-)
+ 電流端子(+)

24V

 DC24V

5V

 DC5V

※出力電源はDC24VまたはDC5Vどちらか一方のみ使用可能です。両方の電源を同時に使用することはできません。

接続例

※4-20mA側のケーブルがシールド線付きの場合、そのシールド線の接続方法については4-20mA出力機器側のマニュアルを参照してください。

[外部電源を使用]

接続例1

[DC24V出力電源を使用（2線式センサ）]

接続例2

[DC24V出力電源を使用（3線式センサ）]

接続例3

[DC5V出力電源を使用（2線式センサ）]

接続例4

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 4-20mA 電流モニタ
（コンパクト）
 USB-506A USB-506A
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

関連製品

  • 電圧計測が可能な USB-506V もございます
  • 2チャンネルの電流計測が可能な USB-045A もございます
  • 2チャンネルの電圧計測が可能な USB-045V もございます
  • 電流出力の USB-034, LNX-202 もございます
  • その他、USBまたはLAN経由で4-20mAに変換する製品はこちらをご覧下さい
ページトップへ
[ ]

[USB-506V] 絶縁型 USB 0-5V 電流モニタ HuMANDATA LTD.(ヒューマンデータ)

[USB-506V] 絶縁型 USB 0-5V 電圧モニタ（コンパクト）

RoHS100-5V端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に0-5Vを計測、ロギング
絶縁電源を供給可能、コンパクト設計

概要

　USB-506VはUSB経由でPCなどと接続し、計装用標準信号である0-5Vを計測できる絶縁型変換器です。
USBと0-5V側を絶縁することで、耐ノイズ性の向上や過渡現象の抑制により安定した計測が可能となり、また機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。0-5V出力機器やセンサ等の電源供給用に絶縁電源を内蔵しており、DC24VまたはDC5Vを利用することができます。
　オリジナルのアプリケーションUSB-506 CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
　専用の制御コマンドが用意されているため、独自のアプリケーションから0-5Vを計測することもできます。

※2つ目以降の画像はCGです

特長

  • 0-5Vの高精度計測
  • センサなどの0-5V出力機器に絶縁電源を供給可能（DC5VまたはDC24V）
    外部電源不要で、省配線・省工数・省スペース化を実現
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 絶縁耐圧 DC2500V（DC24V出力電源使用時はDC1500V）
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • USBバスパワーで動作（外部電源不要）
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

　USB-506Vに付属のアプリケーションにより、パソコンで高精度の0-5V信号モニタとして利用することができます。またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

  USB-506 CV-Monitor ダウンロードページへ

仕様

項目 内容 備考
型番 USB-506V
電源 DC5V
USBコネクタより供給（USBバスパワー）		 外部電源不要
消費電流 450mA以下 出力電源未使用時：
200mA以下
ホストI/F USB2.0準拠　(Full Speed対応） USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B　コネクタ (メス)
端子台 3.5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1844249
計測可能範囲 0～5V USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.15%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
出力電源 DC24V(±5%) / 30mA以下　または
DC5V(4.85～5.5V) / 100mA以下		 USB側と絶縁
同時供給は不可
絶縁耐圧 出力電源未使用時：DC2500V
DC24V出力電源使用時：DC1500V
DC5V出力電源使用時：DC2500V		 設計値
搭載LSI 汎用マイコン
表示LED 電源表示LED
対応OS サポートOS一覧（CDC）ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20～60℃ 結露等なきこと
動作湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

0-5V側コネクタ

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 コネクタ 記号 内容
RS485TB

NC

 -

-

 電圧端子(-)
+ 電圧端子(+)

24V

 DC24V

5V

 DC5V

※出力電源はDC24VまたはDC5Vどちらか一方のみ使用可能です。両方の電源を同時に使用することはできません。

接続例

※0-5V側のケーブルがシールド線付きの場合、そのシールド線の接続方法については0-5V出力機器側のマニュアルを参照してください。

[外部電源を使用]

接続例1

[DC24V出力電源を使用（2線式センサ）]

接続例2

[DC24V出力電源を使用（3線式センサ）]

接続例3

[DC5V出力電源を使用（2線式センサ）]

接続例4

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 0-5V 電圧モニタ
（コンパクト）
 USB-506V USB-506V
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

関連製品

  • 4-20mA信号を計測可能な USB-506A もございます
  • 2チャンネルの電流計測が可能な USB-045A もございます
  • 2チャンネルの電圧計測が可能な USB-045V もございます
  • 電流出力の USB-034, LNX-202 もございます
  • その他、USBまたはLAN経由で0-5Vに変換する製品はこちらをご覧下さい
ページトップへ
[ ]

[USB-504] USB to OptLink (コンパクト）HuMANDATA LTD.(ヒューマンデータ)

[USB-504] USB to OptLink (コンパクト) 高速通信対応　MAX 8Mbps

RoHS10絶縁型デモ機電解コンデンサ不使用難燃性ABS


　USB からスミリンク(SUMILINK)またはトスリンク(TOSLINK)へ変換
　小ロットＯＥＭ可能

概要

USB-504は、USBインタフェースから、JIS F07仕様の光ファイバリンクへの変換器です。（USB 光モデム）
光ファイバケーブルを使用することにより、誘導、静電気、雷サージなどによるノイズの影響が低く、高速かつ高品質なデータ通信が可能です。
USB-504は、スミリンク (SUMILINK) 対応光モジュールを搭載しています。トスリンク (TOSLINK) 対応光モジュールを搭載したUSB-504-T60A、USB-504-T51Aもラインナップしています。

※ SUMILINKは、住友電気工業株式会社の登録商標です。
※ TOSLINKは、東芝デバイス＆ストレージ株式会社の登録商標です。

※2つ目以降の画像はCGです

特長

  • USBからスミリンク（SUMILINK）またはトスリンク（TOSLINK）対応光モジュールに変換
    ご注意：USBを光ファイバに変換して延長する目的にはご使用できません
  • 最大8Mbpsまで対応
  • USBによる仮想COMポートから制御
    Windowsから、従来のRS232Cと同様にCOMポートとして動作いたします。
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
    カスタムボーレートに設定できる値について
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 小ロットＯＥＭ可能
    ５０台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

USB-504シリーズ 仕様

項目 内容 備考
型番 USB-504 USB-504-T60A
受注生産		 USB-504-T51A
受注生産
光モジュール DF-2720 TODX2960A(F) TODX2951A(F)
電源電圧 DC5V　USBコネクタより供給（バスパワー）
消費電流 200mA以下
チャネル数 1ch
入出力仕様 光ファイバ
ホストI/F USB2.0準拠 (High Speed対応） ESD保護
伝送方式 非同期シリアル伝送
ボーレート 300 bps～6M/8M bps カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 1024 Bytes
送信用FIFOバッファ 1024 Bytes
搭載LSI FT232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PWR ：バスパワー表示LED
RX   ：受信データ表示LED
TX   ：送信データ表示LED
使用温度範囲 -10～60℃ 結露等なきこと
使用湿度範囲 10～85%RH 結露等なきこと
保存温度範囲 -10～60℃ 結露等なきこと
保存湿度範囲 10～85%RH 結露等なきこと
質量 約 70 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

光モジュール 仕様比較表

MODEL USB-504 USB-504-T60A受注生産 USB-504-T51A受注生産
光モジュール DF-2720 TODX2960A(F) TODX2951A(F)
ピーク発光波長 770nm 770nm 650nm
伝送速度（NRZ) DC～6M/10Mbps (注1) DC～6M/10Mbps (注1) DC～6Mbps
適用光ファイバ H-PCF H-PCF APF
適用光コネクタ JIS F07 JIS F07 JIS F07
伝送距離 0.2～700m/1000m (注1) 0.2～700m/1000m (注1) 0.2～40m
パッケージ 樹脂モールド 樹脂モールド 樹脂モールド

(注1)　伝送速度と伝送距離は、使用する光ファイバが端面研磨品か端面カット品かにより異なります。詳細は光モジュールのマニュアルを参照してください。
10Mbpsまで使用可能な光コネクタ、光ファイバを使用したとしても、USB-504で設定可能なボーレートでしか使用できません。

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバＣＤ
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。 ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB to OptLink (コンパクト)
 USB-504 USB-504
USB to OptLink・T60A (コンパクト)
 USB-504-T60A USB-504-T60A 都度見積 受注生産 -
USB to OptLink・T51A (コンパクト)
 USB-504-T51A USB-504-T51A 都度見積 受注生産 -
ご注意
  • USB-504はUSBを光ファイバに変換して延長する目的にはご使用できません
  • 光ファイバは付属していません
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG

USB/LNXシリーズ対応　アクセサリ一覧

ページトップへ
[ ]
  1. [USB-503-RJ45] USB RS485 絶縁型変換器（RJ45タイプ） HuMANDATA LTD.(ヒューマンデータ)
  2. [USB-047] USB RS485/RS422 絶縁型変換ボード(MAX 12Mbps) HuMANDATA LTD.(ヒューマンデータ)
  3. USB to シリアル/SPI/I2C（絶縁型） HuMANDATA LTD.(ヒューマンデータ)
  4. [USB-045A] 2CH 独立絶縁型 USB 4-20mA 電流モニタ HuMANDATA LTD.(ヒューマンデータ)

1 / 8 ページ

HDL00
Copyright © 1990-2024 HuMANDATA LTD. All Rights Reserved.
