[USB-518] USB-C RS485/422（4線）絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

概要

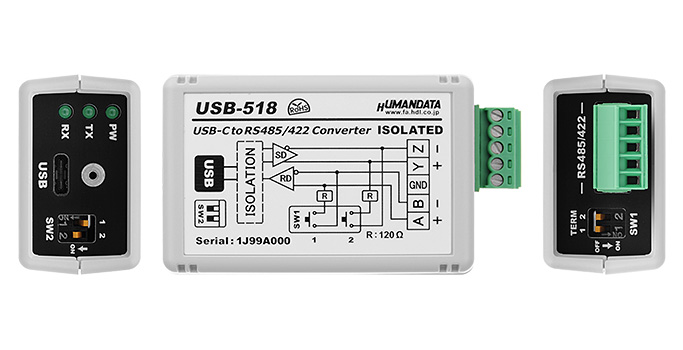

USB-518は、USBインタフェースからRS-485/422インタフェースを利用するための変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。

※2つ目以降の画像はCGです

※取付参考図（取り付け具は別売りです）

特長

• USBからRS-485/422（全二重通信）の制御
• 絶縁型
  USB側とRS485/422側は絶縁されています。絶縁耐圧：2KV以上
• 最大12Mbpsまで高速通信に対応
  絶縁型ながら最大12Mbpsと高速です
• カスタムボーレートに対応
  標準的なボーレート以外に、特殊なボーレートの通信が可能です
  （6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください）
• 自動送信制御
  使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
  自動送信制御のタイミング波形測定例
• フェールセーフ機能内蔵
  受信部にはフェールセーフ機能が内蔵しています
• 終端抵抗設定スイッチ搭載
• 着脱式端子台を採用
  配線をしたまま端子台が取り外しできます
• 外部電源不要
  USBコネクタから電源を供給しますので外部電源は不要です
• USB Type-Cコネクタに直結可能
  片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
• 耐ノイズ設計
• 樹脂筐体で安心絶縁
• 小ロットOEM可能
  50台より、貴社オリジナル銘板にてご提供いたします
• RoHS指令の規制10物質不使用

参考データ USBコンプライアンステスト：Upstream Testsにおけるアイパターン

仕様

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RS-485/422 ピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。

	記号	内容
	Z	送信－
	Y	送信＋
	GND	グランド
	B	受信－
	A	受信＋

製品構成

• 本体
• USB Type-Cケーブル（1m、片側スクリュー付）
• ドライバCD
• 製品マニュアル

サポート

	マニュアル、外形図など
	最新Revisionの3Dデータをお送りいたします
	ご評価のためにデモ機の貸し出しをさせていただきます。 ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

• 応用例：Modbus RTU / ASCIIの通信を行う

購入について

品名	MODEL	画像	税込標準価格	在庫状況	購入
USB-C RS485/422（4線）絶縁型変換器	USB-518
ねじ止め取付具	PEN-003
35mm DINレール取付具	PEN-003-DIN
マグネット取付具	PEN-003-MG
5P-RJ45アダプタ (3.5mmピッチ用)	ACC-038
着脱式端子台5極（3.5mm） （追加購入）	TB35-USB-5
USB Type-Cケーブル 1m （片側スクリューロック） （追加購入）	USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。
