[USB-010] USB RS485/RS422 絶縁型変換器
高速通信対応 MAX 12Mbps Rev4
絶縁型で最大12Mbps
超高速 USB RS485/RS422変換器
概要
USB-010は、USBインタフェースから、RS485またはRS422インタフェースを利用するための変換器です。絶縁型でありながら、最大 12Mbpsまでの高速通信に対応しています。
Rev4より、ヒューマンデータオリジナルケース(難燃性ABS)に変更、送信モニタLEDと受信モニタLEDの配置が変更になりました。

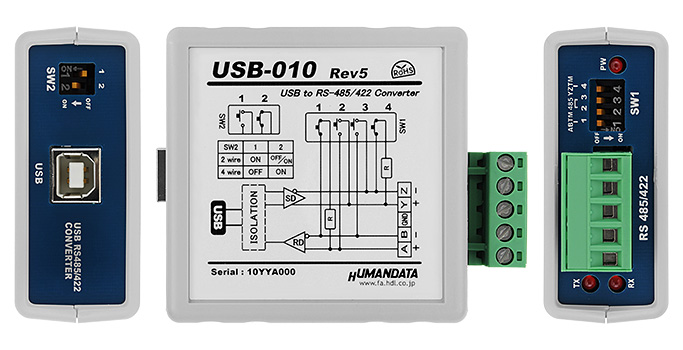

※2つ目以降の画像はCGです
※取付参考図（取り付け具は別売りです）
特長
- RS485とRS422に対応
ディップスイッチにより、RS485とRS422に対応しています - 絶縁型
USB側とRS485/422側は絶縁されています(DC2000V) - 最大12Mbps(RS422)まで対応
- 絶縁型ながら超高速
- 16Mbpsまで対応可能なアイソレータを採用
- RS422モード時最大 12Mbps ・ RS485モード時最大 6Mbps
高いボーレートでのご使用時にはデモ機などで充分にご検討ください。そのほか高速での通信条件はケーブルな どの条件の影響を受けます。また通信アプリケーションでは適切なエラー処理をおこなってください。
- カスタムボーレートに対応
標準的なボーレート以外に、特殊なボーレートの通信が可能です
（6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください） - 自動送信制御
使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります - フェールセーフ機能内蔵
受信部にはフェールセーフ機能が内蔵しています - 着脱式端子台を採用
配線をしたまま端子台が取り外しできます - 外部電源不要
USBコネクタから電源を供給しますので外部電源は不要です - 小ロットＯＥＭ可能
５０台より、貴社オリジナル銘板にてご提供いたします - RoHS指令の規制10物質不使用
 |
参考データUSBコンプライアンステスト：Upstream Testsにおけるアイパターン |
仕様
| 項目 | 内容 | 備考 |
|---|---|---|
| 型番 | USB-010 | |
| 電源電圧 | DC5V USBコネクタより供給（バスパワー） | |
| 消費電流 | 100mA 以下 | |
| 入出力仕様 | RS422/485 | ESD保護  |
| ホストI/F | USB2.0準拠 |
Hi-Speed対応 (480Mbps) |
| RS422/485通信速度 | 300～6M/8M/12M bps | 絶縁型、カスタムボーレート可能 |
| データ長 | 7 または 8ビット | |
| ストップビット | 1 または 2ビット | |
| パリティチェック | 奇数、偶数、ノーパリティ | |
| 受信用FIFOバッファ | 4096 Bytes | |
| 送信用FIFOバッファ | 4096 Bytes | |
| 絶縁方式 | 独立バス絶縁 | |
| 絶縁耐圧 | DC2000V | 設計値 |
| 搭載LSI | FT2232H | FTDI社 |
| USBドライバ | 仮想COMポートドライバ | |
| 対応OS | サポートOS一覧ページをご確認下さい。 | |
| 表示LED | POW ：バスパワー表示LED RX ：受信データ表示LED TX ：送信データ表示LED |
|
| コネクタ | PHOENIX CONTACT社製 端子台 5PIN | |
| 使用温度範囲(*1) | -20～60℃ | 結露等なきこと |
| 使用湿度範囲 | 30～85%RH | 結露等なきこと |
| 保存温度範囲 | -20～55℃ | 結露等なきこと |
| 保存湿度範囲 | 30～85%RH | 結露等なきこと |
| 耐ノイズ性 | 規定せず | |
| 規格など | 規定せず | |
| 質量 | 約 80 [ｇ] | 本体のみ |
| 外形寸法 | 67 x 67 x 28 [mm] | 突起含まず |
(*1)仕様より5℃広い範囲で設計評価しています
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です
RS485/RS422ピンアサイン
| ピン番号 | 信号名 | 方向 | 備考 |
|---|---|---|---|
| 1 |
A (RD+) |
IN | 受信＋ |
| 2 |
B (RD-) |
IN | 受信－ |
| 3 | GND | - | 信号GND |
| 4 |
Y (SD+) |
OUT | 送信＋ |
| 5 |
Z (SD-) |
OUT | 送信－ |
製品構成
- 本体
- USBケーブル1.8m 長
- ドライバＣＤ
- 製品マニュアル
サポート
 |
マニュアル、外形図など |
 |
最新Revisionの3Dデータをお送りいたします |
 |
|
 |
ご評価のためにデモ機の貸し出しをさせていただきます。 ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。 |
- ■USB-003、USB-010、USB-017接続確認例
- ■USB-010で多摩川精機(株)製エンコーダSmartAbs（スマートアブソ）(注１）と通信できます
(注１）SmartAbsは多摩川精機(株）
さまの登録商標です。 - 応用例：USB-010を使ってエスペック社の恒温槽を制御する
- 応用例：Modbus RTU / ASCIIの通信を行う
- ■旧リビジョン(Rev3)のページはこちらです
購入について
| 品名 | MODEL | 画像 | 税込標準価格 | 在庫状況 | 購入 |
|---|---|---|---|---|---|
| USB RS485/RS422 絶縁型変換器 Rev4 |
USB-010 |  |
|||
| ねじ止め取付具 |
PEN-003 |  |
|||
| 35mm DINレール取付具 |
PEN-003-DIN |  |
|||
| マグネット取付具 |
PEN-003-MG |  |
|||
| 5P-RJ45アダプタ |
ACC-005 |  |
|||
| 着脱式端子台5極 （追加購入） |
TB-USB-5 |  |
