[USB-506A] 絶縁型 USB 4-20mA 電流モニタ(コンパクト)

RoHS104-20mA0-25mA端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に4-20mAを高精度計測
4-20mA出力機器やセンサに絶縁電源を供給できるため
省配線・省工数・省スペース化を実現

概要

 USB-506AはUSB経由でPCなどと接続し、計装用標準信号である4-20mAを計測できる絶縁型変換器です。
USBと4-20mA側を絶縁することで、耐ノイズ性の向上や過渡現象の抑制により安定した計測が可能となり、また機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。4-20mA出力機器やセンサ等の電源供給用に絶縁電源を内蔵しており、DC24VまたはDC5Vを利用することができます。
 オリジナルのアプリケーションUSB-506 CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
 専用の制御コマンドを用意しているため、独自のアプリケーションから4-20mAを計測することもできます。

※2つ目以降の画像はCGです

特長

  • 4-20mAの高精度計測
  • センサなどの4-20mA出力機器に絶縁電源を供給可能(DC5VまたはDC24V)
    外部電源不要で、省配線・省工数・省スペース化を実現
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 絶縁耐圧 DC2500V(DC24V出力電源使用時はDC1500V)
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • USBバスパワーで動作(外部電源不要)
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

 USB-506Aに付属のアプリケーションにより、パソコンで高精度の4-20mA信号モニタとして利用することができます。またスケーリング(単位換算)、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

  USB-506 CV-Monitor ダウンロードページへ


仕様

項目 内容 備考
型番 USB-506A
電源 DC5V
USBコネクタより供給(USBバスパワー)
外部電源不要
消費電流 450mA以下 出力電源未使用時:
200mA以下
ホストI/F USB2.0準拠 (Full Speed対応) USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B コネクタ (メス)
端子台 3.5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1844249
計測可能範囲 0~25mA USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.25%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
シャント抵抗 200Ω ±0.01%
出力電源 DC24V(±5%) / 30mA以下 または
DC5V(4.85~5.5V) / 100mA以下
USB側と絶縁
同時供給は不可
絶縁耐圧 出力電源未使用時:DC2500V
DC24V出力電源使用時:DC1500V
DC5V出力電源使用時:DC2500V
設計値
搭載LSI 汎用マイコン
表示LED 電源表示LED
対応OS サポートOS一覧(CDC)ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 30~85%RH
保存温度範囲 -20~60℃
保存湿度範囲 30~85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

4-20mA側コネクタ

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 コネクタ 記号 内容
RS485TB

NC

-

-

電流端子(-)
+ 電流端子(+)

24V

DC24V

5V

DC5V

※出力電源はDC24VまたはDC5Vどちらか一方のみ使用可能です。両方の電源を同時に使用することはできません。

接続例

※4-20mA側のケーブルがシールド線付きの場合、そのシールド線の接続方法については4-20mA出力機器側のマニュアルを参照してください。

[外部電源を使用]

接続例1

[DC24V出力電源を使用(2線式センサ)]

接続例2

[DC24V出力電源を使用(3線式センサ)]

接続例3

[DC5V出力電源を使用(2線式センサ)]

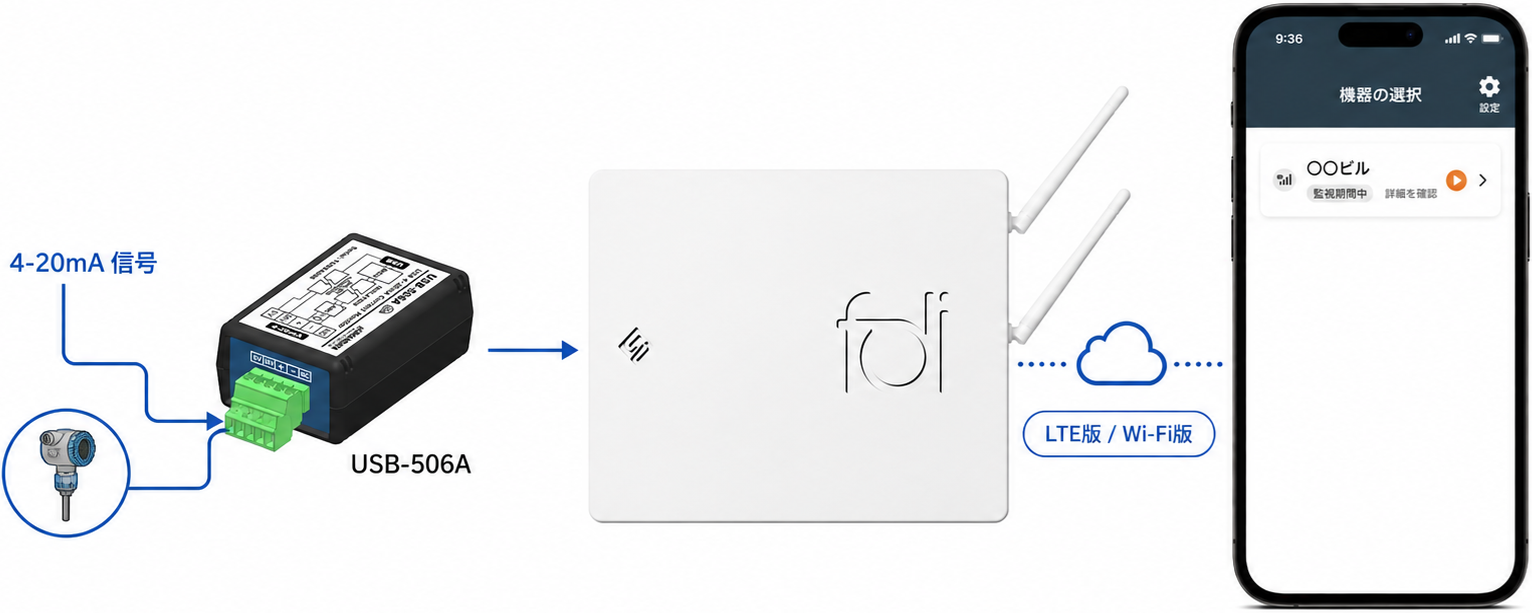

接続例4

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 4-20mA 電流モニタ
(コンパクト)
USB-506A USB-506A
ねじ止め取付具
PEN-003 PEN-003
35mm DINレール取付具
PEN-003-DIN PEN-003-DIN
マグネット取付具
PEN-003-MG PEN-003-MG
着脱式端子台5極(3.5mm)
(追加購入)
TB35-USB-5 TB35-USB-5

※本製品は取付具(別売りアクセサリ、PEN-003等)を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。
