[USB-517] USB-C RS485（2線）絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-517] USB-C RS485（2線）絶縁型変換器

RoHS10RS485端子台USB Type-C絶縁型サージ保護DMX512デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS485 変換器
MAX 6Mbpsの高速通信に対応
小ロット OEM 可能

概要

USB-517は、USB Type-Cコネクタに直結可能な  USB RS-485変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。

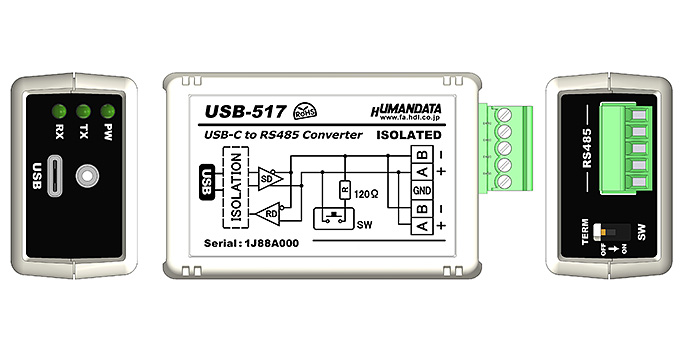

USB-517

※2つ目以降の画像はCGです

特長

  • USBからRS-485（半二重通信）の制御
  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS485側は絶縁されています。絶縁耐圧：5KV以上
  • 最大6Mbpsまでの高速通信に対応
    絶縁型ながら最大6Mbpsと高速です
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
    自動送信制御のタイミング波形測定例
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • 終端抵抗設定スイッチ搭載
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-517
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 270 mA以下
入出力仕様 RS485(2線)

ESD保護 ESD15kV
ホストI/F USB2.0 準拠 (High/Full Speed対応） USB1.1でも使用可能
ESD保護 ESD保護 ±8kv
ボーレート 300 bps～6 Mbps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間: 5KVDC 以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PW  　：電源表示LED
TX   　：RS485 送信LED
RX   　：RS485 受信LED		 LED色：緑
USB コネクタ USB Type-C（メス） ネジ固定可能
RS485 コネクタ 着脱式端子台 5極/3.5mmピッチ フェニックスコンタクト社
型式 1844249
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 10～90%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 10～90%RH 結露等なきこと
質量 約 70 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RS-485 ピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。

  記号 内容
RS485TB

B

 送受信－

A

 送受信＋
GND グランド

B

 送受信－

A

 送受信＋

製品構成

  • 本体※
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • ドライバCD
  • 製品マニュアル

※本体に着脱式端子台5極[3.5mm]（TB35-USB-5）×1個が付属しています。アクセサリとして販売もしております。

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします。
USBドライバ（FTDI）のダウンロード等  USBドライバ（FTDI）のダウンロード/インストール手順/アンインストール方法について
ご案内いたします。
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS485（2線）絶縁型変換器
 USB-517 USB-517
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
5P-RJ45アダプタ (3.5mmピッチ用)
 ACC-038 ACC-038
着脱式端子台5極（3.5mm）
 TB35-USB-5 TB35-USB-5
USB Type-Cケーブル 1m
（片側スクリューロック）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

ページトップへ
[ ]

[USB-518] USB-C RS485/422（4線）絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-518] USB-C RS485/422（4線）絶縁型変換器

RoHS10RS485RS422端子台USB Type-C絶縁型サージ保護DMX512デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS485/422 変換器
MAX 12Mbpsの高速通信に対応
小ロット OEM 可能

概要

USB-518は、USB Type-Cコネクタに直結可能な USB RS-485/422変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。

USB-518

※2つ目以降の画像はCGです

特長

  • USBからRS-485/422（全二重通信）の制御
  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS485/422側は絶縁されています。絶縁耐圧：5KV以上
  • 最大12Mbpsまでの高速通信に対応
    絶縁型ながら最大12Mbpsと高速です
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
    （6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください）
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
    自動送信制御のタイミング波形測定例
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • 終端抵抗設定スイッチ搭載
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-518
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 270 mA以下
入出力仕様 RS-485/422（4線）

ESD保護 ESD15kV
ホストI/F USB2.0 準拠 (High/Full Speed対応） USB1.1でも使用可能
ESD保護 ESD8kV
ボーレート 300 bps～6M/8M/12M bps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間: 5KVDC 以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PW  　：電源表示LED
TX   　：RS-485/422 送信LED
RX   　：RS-485/422 受信LED		 LED色：緑
USB コネクタ USB Type-C（メス） ネジ固定可能
RS485 コネクタ 着脱式端子台 5極/3.5mmピッチ フェニックスコンタクト社
型式 1844249
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 10～90%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 10～90%RH 結露等なきこと
質量 約 70 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RS-485/422 ピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。

  記号 内容
RS485TB

Z

 送信－

Y

 送信＋
GND グランド

B

 受信－

A

 受信＋

製品構成

  • 本体※
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • ドライバCD
  • 製品マニュアル

※本体に着脱式端子台5極[3.5mm]（TB35-USB-5）×1個が付属しています。アクセサリとして販売もしております。

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします。
USBドライバ（FTDI）のダウンロード等  USBドライバ（FTDI）のダウンロード/インストール手順/アンインストール方法について
ご案内いたします。
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS485/422（4線）絶縁型変換器
 USB-518 USB-518
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
5P-RJ45アダプタ (3.5mmピッチ用)
 ACC-038 ACC-038
着脱式端子台5極（3.5mm）
 TB35-USB-5 TB35-USB-5
USB Type-Cケーブル 1m
（片側スクリューロック）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

ページトップへ
[ ]

[USB-519] USB-C RS232C 絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-519] USB-C RS232C 絶縁型変換器　

RoHS10RS232CDB9USB Type-C絶縁型サージ保護デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS232C 変換器
最大1Mbps対応 ・ 小ロット OEM 可能
組み込みLinux機器から制御可能

概要

USB-519は、USB Type-Cコネクタに直結可能な USB RS-232C変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。
デバイスドライバはOSにはじめから含まれているCDC(Communication Device Class)ドライバを使用します。

USB-519

※2つ目以降の画像はCGです

特長

  • USBからRS232C通信を行う絶縁型変換器
  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS232C側は絶縁されています。
  • 最大1Mbpsまでの高速通信に対応
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • データ長、ストップビット、パリティチェックの各種設定が可能
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
    サポートOS一覧（CDC）
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

仕様

項目 内容 備考
型番 USB-519
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 100mA以下
入出力仕様 RS-232C ESD保護 ESD保護 ±15kv
伝送方式 非同期シリアル伝送
ホストI/F USB2.0準拠
Full Speed（12Mbps）対応		 USB1.1でも使用可能
ESD保護 ESD保護 ±8kv
ボーレート 1,200 bps～1 Mbps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ、Mark、Space
フロー制御 RTS/CTS（固定）
受信用FIFOバッファ 384 bytes
送信用FIFOバッファ 128 bytes
絶縁方式 独立バス絶縁
絶縁耐圧 DC2500V 設計値
USBドライバ 仮想COMポートドライバ  CDC-ACM
対応OS サポートOS一覧（CDC）ページをご覧下さい。
表示LED PWR：バスパワー表示LED
TX/RX ：送受信データ2色LED
（TX：緑、RX：赤）
USBコネクタ USB Type-C（メス） ネジ固定可能
RS-232C
コネクタ		 D-Sub 9PIN（オス）
取付ネジ #4-40 UNC		 取付ネジ M2.6 ミリネジも付属
交換可能
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 30～85%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 30～85%RH 結露等なきこと
耐ノイズ性
規格など		 規定なし
質量 約 50 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

RS232C コネクタピンアサイン

RS232Cピンアサイン
ピン番号 信号名 方向 備考
1 NC - -
2 RXD IN 受信データ
3 TXD OUT 送信データ
4 DTR Out データ端末レディ
5 GND - 信号グランド
6 DSR IN データセットレディ
7 RTS OUT 送信要求
8 CTS IN 送信可
9 NC - -
CASE FG - フレームグランド

製品構成

  • 本体
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • D-Sub9ピン用 M2.6 取付ネジ 2個
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS232C 絶縁型変換器
 USB-519 USB-519
ねじ止め取付具※
 PEN-003 PEN-003
35mm DINレール取付具※
 PEN-003-DIN PEN-003-DIN
マグネット取付具※
 PEN-003-MG PEN-003-MG
D-sub9ピン-6Pアダプタ
（FG端子付き）
 ACC-045 ACC-045
USB Type-Cケーブル 1m
（片側スクリューロック）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を横取付のみ可能です。取付イメージについてはPEN-003の製品ページをご確認下さい。

関連製品

  • その他のUSBからRS232Cへ変換する製品はこちらをご覧下さい
  • LANまたはWi-FiからRS232Cへ変換する製品はこちらをご覧下さい
ページトップへ
[ ]

[USB-010-RJ45] USB RS485/RS422 絶縁型変換器(RJ45タイプ) HuMANDATA LTD.(ヒューマンデータ)

[USB-010-RJ45] USB RS-485/RS-422 絶縁型変換器(RJ45タイプ)

RoHS10RS485RS422RJ45絶縁型サージ保護デモ機
電解コンデンサ不使用難燃性ABS

ベストセラーのUSB RS-485/RS-422変換器 USB-010の
I/FコネクタをRJ45としたタイプです

概要

USB-010-RJ45は、USBからRS-485またはRS-422への変換器です。FA環境での使用にも安心して使える絶縁型の変換器です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。

USB-010-RJ45はUSB-010のコネクタをRJ45としたものです。


※2つ目以降の画像はCGです

特長

  • RS-485とRS-422に対応
    ディップスイッチにより、RS-485とRS422のいずれにも対応できます
  • 絶縁型
    USB側とRS-485/422側は絶縁されています
  • 最大12Mbpsまで対応
    絶縁型ながら超高速
  • 樹脂筐体で安心絶縁
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • RJ45コネクタを採用
    LANに用いられているRJ45コネクタを採用し、市販のLANケーブルを通信ケーブルとして利用できます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-010-RJ45
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 250 mA以下
入出力仕様 RS-485/422
（2線または4線）		 ESD保護 ESD15kV
ホストI/F USB2.0 準拠
(High/Full Speed対応）		 USB1.1でも使用可能
ESD保護ESD11kV
RS422/485通信速度 300bps～6M/8M/12M bps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間：2500VDC以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PWR　：バスパワー表示LED
RX   　：受信データ表示LED
TX   　：送信データ表示LED
コネクタ RJ45　8PIN LAN用ケーブル使用可能
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
耐ノイズ性 規定せず
規格など 規定せず
質量 約 80 [ｇ] 本体のみ
外形寸法 67 x 67 x 28 [mm] 突起含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RJ45端子番号表

通電したままの挿抜は避けて下さい。

ピン番号 信号 機能
RJ45端子 1 B 受信データ- （送受信データ-)
2 A 受信データ+ （送受信データ+)
3 GND 信号GND
4 GND 信号GND
5 GND 信号GND
6 GND 信号GND
7 Z 送信データ- （送受信データ-)
8 Y 送信データ+ （送受信データ+)

<参考>LANケーブルのペア配置例

RJ45端子2

  • 1-2、7-8はそれぞれツイストペア
  • LANケーブルは必ず8芯のものをお使いください
  • 色はストレートとクロスで異なる

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします。
USBドライバ（FTDI）のダウンロード等  USBドライバ（FTDI）のダウンロード/インストール手順/アンインストール方法について
ご案内いたします。
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB RS485/RS422 絶縁型変換器(RJ45タイプ)
 USB-010-RJ45 USB-010-RJ45
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG

USB/LNXシリーズ対応　アクセサリ一覧

関連製品

    • 端子台タイプの標準品 USB-003（ベストセラー）
    • 高速タイプ USB-010 高速通信対応　MAX 12Mbps
    • ボードタイプ USB-017 組み込みにおすすめ致します
ページトップへ
[ ]

[USB-506A] 絶縁型 USB 4-20mA 電流モニタ HuMANDATA LTD.(ヒューマンデータ)

[USB-506A] 絶縁型 USB 4-20mA 電流モニタ（コンパクト）

RoHS104-20mA0-25mA端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に4-20mAを高精度計測
4-20mA出力機器やセンサに絶縁電源を供給できるため
省配線・省工数・省スペース化を実現

概要

　USB-506AはUSB経由でPCなどと接続し、計装用標準信号である4-20mAを計測できる絶縁型変換器です。
USBと4-20mA側を絶縁することで、耐ノイズ性の向上や過渡現象の抑制により安定した計測が可能となり、また機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。4-20mA出力機器やセンサ等の電源供給用に絶縁電源を内蔵しており、DC24VまたはDC5Vを利用することができます。
　オリジナルのアプリケーションUSB-506 CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
　専用の制御コマンドを用意しているため、独自のアプリケーションから4-20mAを計測することもできます。

※2つ目以降の画像はCGです

特長

  • 4-20mAの高精度計測
  • センサなどの4-20mA出力機器に絶縁電源を供給可能(DC5VまたはDC24V)
    外部電源不要で、省配線・省工数・省スペース化を実現
  • USBと4-20mA側を絶縁
  • 付属のアプリケーションにより電流値、スケーリング値、チャート表示などが可能
  • 専用の制御コマンドを利用することでお客様独自のアプリケーションから4-20mAを計測可能
    Pythonによるシリアル通信サンプルプログラム（hdlSerial）
    PythonによるGUIを用いたシリアル通信サンプルプログラム（hdlSerial GUI）
  • USBによる仮想COMポートから制御
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • USBバスパワーで動作（外部電源不要）
  • 外形寸法 67×43.5×27 [mm] （突起部含みません）
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

　USB-506Aに付属のアプリケーションにより、パソコンで高精度の4-20mA信号モニタとして利用することができます。またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

  USB-506 CV-Monitor ダウンロードページへ


仕様

項目 内容 備考
型番 USB-506A
電源 DC5V
USBコネクタより供給（USBバスパワー）		 外部電源不要
消費電流 450mA以下 出力電源未使用時：
200mA以下
ホストI/F USB2.0準拠　(Full Speed対応） USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B　コネクタ (メス)
端子台 3.5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1844249
計測可能範囲 0～25mA USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.25%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
シャント抵抗 200Ω ±0.01%
出力電源 DC24V(±5%) / 30mA以下　または
DC5V(4.85～5.5V) / 100mA以下		 USB側と絶縁
同時供給は不可
絶縁耐圧 出力電源未使用時：DC2500V
DC24V出力電源使用時：DC1500V
DC5V出力電源使用時：DC2500V		 設計値
搭載LSI 汎用マイコン
表示LED 電源表示LED
対応OS サポートOS一覧（CDC）ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20～60℃ 結露等なきこと
動作湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

4-20mA側コネクタ

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 コネクタ 記号 内容
RS485TB

NC

 -

-

 電流端子(-)
+ 電流端子(+)

24V

 DC24V

5V

 DC5V

※出力電源はDC24VまたはDC5Vどちらか一方のみ使用可能です。両方の電源を同時に使用することはできません。

接続例

※4-20mA側のケーブルがシールド線付きの場合、そのシールド線の接続方法については4-20mA出力機器側のマニュアルを参照してください。

[外部電源を使用]

接続例1

[DC24V出力電源を使用（2線式センサ）]

接続例2

[DC24V出力電源を使用（3線式センサ）]

接続例3

[DC5V出力電源を使用（2線式センサ）]

接続例4

システム構築例

fdi(ファディー)と接続してIoT監視システムを構築
※詳細はfdiの説明ページ（外部サイト）をご覧下さい。
接続例4

製品構成

※本体に着脱式端子台5極[3.5mm]（TB35-USB-5）×1個が付属しています。アクセサリとして販売もしております。

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 4-20mA 電流モニタ
（コンパクト）
 USB-506A USB-506A
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
着脱式端子台5極（3.5mm）
 TB35-USB-5 TB35-USB-5

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

関連製品

  • 電圧計測が可能な USB-506V もございます
  • 2チャンネルの電流計測が可能な USB-045A もございます
  • 2チャンネルの電圧計測が可能な USB-045V もございます
  • 電流出力の USB-034, LNX-202 もございます
  • その他、USBまたはLAN経由で4-20mAに変換する製品はこちらをご覧下さい
ページトップへ
[ ]
  1. [USB-506V] 絶縁型 USB 0-5V 電流モニタ HuMANDATA LTD.(ヒューマンデータ)
  2. [USB-504] USB to OptLink (コンパクト）HuMANDATA LTD.(ヒューマンデータ)
  3. [USB-503-RJ45] USB RS485 絶縁型変換器（RJ45タイプ） HuMANDATA LTD.(ヒューマンデータ)
  4. [USB-047] USB RS485/RS422 絶縁型変換ボード(MAX 12Mbps) HuMANDATA LTD.(ヒューマンデータ)

1 / 8 ページ

HDL00
Copyright © 1990-2026 HuMANDATA LTD. All Rights Reserved.
