USB変換器

[USB-517] USB-C RS485（2線）絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-517] USB-C RS485（2線）絶縁型変換器　開発中

RoHS10RS485端子台絶縁型サージ保護DMX512デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS485 変換器
MAX 6Mbpsの高速通信に対応
小ロット OEM 可能

概要

USB-517は、USB Type-Cコネクタに直結可能な  USB RS-485変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。

USB-517

※2つ目以降の画像はCGです

特長

  • USBからRS-485（半二重通信）の制御
  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS485側は絶縁されています。絶縁耐圧：2KV以上
  • 最大6Mbpsまで高速通信に対応
    絶縁型ながら最大6Mbpsと高速です
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
    自動送信制御のタイミング波形測定例
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • 終端抵抗設定スイッチ搭載
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-517
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 270 mA以下
入出力仕様 RS485(2線)

ESD保護 ESD15kV
ホストI/F USB2.0 準拠 (High/Full Speed対応） USB1.1でも使用可能
ESD保護
ボーレート 300 bps～6 Mbps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間: 2KVDC 以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PW  　：電源表示LED
TX   　：RS485 送信LED
RX   　：RS485 受信LED		 LED色：緑
USB コネクタ USB Type-C（メス） ネジ固定可能
RS485 コネクタ 着脱式端子台 5極/3.5mmピッチ フェニックスコンタクト社
型式 1844249
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 10～90%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 10～90%RH 結露等なきこと
質量 約 70 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RS-485 ピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。

  記号 内容
RS485TB

B

 送受信－

A

 送受信＋
GND グランド

B

 送受信－

A

 送受信＋

製品構成

  • 本体
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS485（2線）絶縁型変換器
 USB-517 USB-517
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
5P-RJ45アダプタ (3.5mmピッチ用)
 ACC-038 ACC-038
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5
USB Type-Cケーブル 1m
（片側スクリューロック）
（追加購入）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

ページトップへ
[ ]

[USB-518] USB-C RS485/422（4線）絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-518] USB-C RS485/422（4線）絶縁型変換器　開発中

RoHS10RS485RS422端子台絶縁型サージ保護DMX512デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS485/422 変換器
MAX 12Mbpsの高速通信に対応
小ロット OEM 可能

概要

USB-518は、USB Type-Cコネクタに直結可能な USB RS-485/422変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。

USB-518

※2つ目以降の画像はCGです

特長

  • USBからRS-485/422（全二重通信）の制御
  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS485/422側は絶縁されています。絶縁耐圧：2KV以上
  • 最大12Mbpsまで高速通信に対応
    絶縁型ながら最大12Mbpsと高速です
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
    （6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください）
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
    自動送信制御のタイミング波形測定例
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • 終端抵抗設定スイッチ搭載
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-518
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 270 mA以下
入出力仕様 RS-485/422（4線）

ESD保護 ESD15kV
ホストI/F USB2.0 準拠 (High/Full Speed対応） USB1.1でも使用可能
ESD保護
ボーレート 300 bps～6M/8M/12M bps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間: 2KVDC 以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PW  　：電源表示LED
TX   　：RS-485/422 送信LED
RX   　：RS-485/422 受信LED		 LED色：緑
USB コネクタ USB Type-C（メス） ネジ固定可能
RS485 コネクタ 着脱式端子台 5極/3.5mmピッチ フェニックスコンタクト社
型式 1844249
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 10～90%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 10～90%RH 結露等なきこと
質量 約 70 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RS-485/422 ピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。

  記号 内容
RS485TB

Z

 送信－

Y

 送信＋
GND グランド

B

 受信－

A

 受信＋

製品構成

  • 本体
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS485/422（4線）絶縁型変換器
 USB-518 USB-518
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
5P-RJ45アダプタ (3.5mmピッチ用)
 ACC-038 ACC-038
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5
USB Type-Cケーブル 1m
（片側スクリューロック）
（追加購入）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。

ページトップへ
[ ]

[USB-519] USB-C RS232C 絶縁型変換器 HuMANDATA LTD.(ヒューマンデータ)

[USB-519] USB-C RS232C 絶縁型変換器　開発中

RoHS10RS232C端子台絶縁型サージ保護DMX512デモ機
電解コンデンサ不使用難燃性ABS

USB Type-Cコネクタに直結可能
コンパクトな絶縁型USB RS232C 変換器
最大1Mbps対応 ・ CDCドライバ
小ロット OEM 可能

概要

USB-519は、USB Type-Cコネクタに直結可能な USB RS-232C変換器です。FA用途などノイズ対策に有利な絶縁型を採用しています。片側スクリューロック機構付きUSB Type-Cケーブルを付属しており、本機側とネジ固定ができるため、ケーブル抜けのリスクを最小限に抑えられます。
デバイスドライバはOSにはじめから含まれているCDC(Communication Device Class)ドライバを使用します。

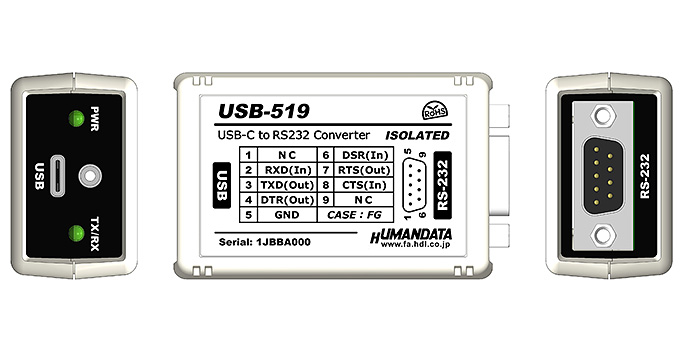

USB-519

※2つ目以降の画像はCGです

特長

  • USB Type-Cコネクタに直結可能
  • 片側スクリューロック機構付きUSB Type-Cケーブル付属（本機側とネジ固定可能）
  • 絶縁型
    USB側とRS232C側は絶縁されています。
  • 最大1Mbpsまでに対応
    絶縁型ながら1Mbpsと超高速です
    　 (高速の通信速度は、通信ケーブルの条件などにより性能を発揮します）
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
    サポートOS一覧（CDC）
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-519
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 100mA以下
入出力仕様 RS-232C ESD保護 ESD保護 ±15kv
伝送方式 非同期シリアル伝送
ホストI/F USB2.0準拠
Full Speed（12Mbps）対応		 USB1.1でも使用可能
ESD保護
ボーレート 1,200 bps～1 Mbps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ、Mark、Space
フロー制御 RTS/CTS（固定）
受信用FIFOバッファ 384 bytes
送信用FIFOバッファ 128 bytes
絶縁方式 独立バス絶縁
絶縁耐圧 DC2500V 設計値
USBドライバ 仮想COMポートドライバ  CDC-ACM
対応OS サポートOS一覧（CDC）ページをご覧下さい。
表示LED PWR：バスパワー表示LED
TX/RX ：送受信データ2色LED
（TX：緑、RX：赤）
USBコネクタ USB Type-C（メス） ネジ固定可能
コネクタ D-Sub 9PIN（オス）
取付ネジ #4-40 UNC		  取付ネジ M2.6 ミリネジも付属　交換可能
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 30～85%RH 結露等なきこと
保存温度範囲 -20～60℃ 結露等なきこと
保存湿度範囲 30～85%RH 結露等なきこと
耐ノイズ性
規格など		 規定なし
質量 約 50 [ｇ] 本体のみ
外形寸法 67 x 43.5 x 27 [mm] 突起物含まず

製品構成

  • 本体
  • USB Type-Cケーブル（1m、片側スクリュー付）
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB-C RS232C 絶縁型変換器
 USB-519 USB-519
ねじ止め取付具※
 PEN-003 PEN-003
35mm DINレール取付具※
 PEN-003-DIN PEN-003-DIN
マグネット取付具※
 PEN-003-MG PEN-003-MG
USB Type-Cケーブル 1m
（片側スクリューロック）
（追加購入）
 USB-CS-1M USB-CS-1M

※本製品は取付具（別売りアクセサリ、PEN-003等）を横取付のみ可能です。取付イメージについてはPEN-003の製品ページをご確認下さい。

ページトップへ
[ ]

[USB-010-RJ45] USB RS485/RS422 絶縁型変換器(RJ45タイプ) HuMANDATA LTD.(ヒューマンデータ)

[USB-010-RJ45] USB RS-485/RS-422 絶縁型変換器(RJ45タイプ)

RoHS10RS485RS422RJ45絶縁型サージ保護デモ機
電解コンデンサ不使用難燃性ABS

ベストセラーのUSB RS-485/RS-422変換器 USB-010の
I/FコネクタをRJ45としたタイプです

概要

USB-010-RJ45は、USBからRS-485またはRS-422への変換器です。FA環境での使用にも安心して使える絶縁型の変換器です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。

USB-010-RJ45はUSB-010のコネクタをRJ45としたものです。


※2つ目以降の画像はCGです

特長

  • RS-485とRS-422に対応
    ディップスイッチにより、RS-485とRS422のいずれにも対応できます
  • 絶縁型
    USB側とRS-485/422側は絶縁されています
  • 最大12Mbpsまで対応
    絶縁型ながら超高速
  • 樹脂筐体で安心絶縁
  • カスタムボーレートに対応
    標準的なボーレート以外に、特殊なボーレートの通信が可能です
  • 自動送信制御
    使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
  • フェールセーフ機能内蔵
    受信部にはフェールセーフ機能が内蔵しています
  • RJ45コネクタを採用
    LANに用いられているRJ45コネクタを採用し、市販のLANケーブルを通信ケーブルとして利用できます
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
アイパターン図

参考データ

USBコンプライアンステスト：Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-010-RJ45
電源電圧 DC5V USBコネクタより供給（バスパワー） 外部電源不要
消費電流 250 mA以下
入出力仕様 RS-485/422
（2線または4線）		 ESD保護 ESD15kV
ホストI/F USB2.0 準拠
(High/Full Speed対応）		 USB1.1でも使用可能
ESD保護ESD11kV
RS422/485通信速度 300bps～6M/8M/12M bps 絶縁型、カスタムボーレート可能
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
受信用FIFOバッファ 4096 Bytes
送信用FIFOバッファ 4096 Bytes
絶縁方式 独立バス絶縁
絶縁耐圧 バス間：2500VDC以上 設計値
搭載LSI FT2232H FTDI社
USBドライバ 仮想COMポートドライバ
対応OS サポートOS一覧ページをご確認下さい。
表示LED PWR　：バスパワー表示LED
RX   　：受信データ表示LED
TX   　：送信データ表示LED
コネクタ RJ45　8PIN LAN用ケーブル使用可能
使用温度範囲 -20～60℃ 結露等なきこと
使用湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
耐ノイズ性 規定せず
規格など 規定せず
質量 約 80 [ｇ] 本体のみ
外形寸法 67 x 67 x 28 [mm] 突起含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

RJ45端子番号表

通電したままの挿抜は避けて下さい。

ピン番号 信号 機能
RJ45端子 1 B 受信データ- （送受信データ-)
2 A 受信データ+ （送受信データ+)
3 GND 信号GND
4 GND 信号GND
5 GND 信号GND
6 GND 信号GND
7 Z 送信データ- （送受信データ-)
8 Y 送信データ+ （送受信データ+)

<参考>LANケーブルのペア配置例

RJ45端子2

  • 1-2、7-8はそれぞれツイストペア
  • LANケーブルは必ず8芯のものをお使いください
  • 色はストレートとクロスで異なる

製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
USB RS485/RS422 絶縁型変換器(RJ45タイプ)
 USB-010-RJ45 USB-010-RJ45
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG

USB/LNXシリーズ対応　アクセサリ一覧

関連製品

    • 端子台タイプの標準品 USB-003（ベストセラー）
    • 高速タイプ USB-010 高速通信対応　MAX 12Mbps
    • ボードタイプ USB-017 組み込みにおすすめ致します
ページトップへ
[ ]

[USB-048V] 絶縁型 USB 電圧モニタ（リレー付）MAX 30VDC HuMANDATA LTD.(ヒューマンデータ)

[USB-048V] 絶縁型 USB 電圧モニタ（リレー付）　開発中
MAX 30VDC　

RoHS10リレー接点端子台絶縁型サージ保護CDC_UARTデモ機
電解コンデンサ不使用難燃性ABS

USB経由で手軽に3-30Vを計測、ロギング
電圧の閾値により内蔵リレーの出力が可能

概要

　USB-048VはUSB経由でPCなどと接続し、3-30Vを計測できる絶縁型変換器です。リレー1個を内蔵しているため、計測した電圧の閾値によりリレーを出力するなどの制御が可能です。
USB側と絶縁することで、耐ノイズ性の向上や過渡現象の抑制、機器に対し強固な保護が可能になるなど絶縁のメリットが期待できます。
　オリジナルのアプリケーションUSB-048V CV-Monitorを利用することで、PC上で計測データ、スケーリング値、グラフのリアルタイム表示が可能です。
　専用の制御コマンドが用意されているため、独自のアプリケーションから3-30Vを計測、またリレーを制御することができます。

※画像はCGです

特長

  • 3-30Vの電圧を計測
  • メカリレー1個を内蔵
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 絶縁耐圧 DC2500V
  • 組み込みLinux機器から制御可能
    標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。
    Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。弊社ではLinuxそのものの使い方のサポートを行っていません。
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 端子台を採用
  • USBバスパワーで動作（外部電源不要）
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

　USB-048Vに付属のアプリケーションにより、パソコンで高精度の3-30V信号モニタとして利用することができます。またスケーリング（単位換算）、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。

USB-048V CV-Monitor ダウンロードページへ

仕様

項目 内容 備考
型番 USB-048V
電源 DC5V
USBコネクタより供給（USBバスパワー）		 外部電源不要
消費電流 200mA以下
ホストI/F USB2.0準拠　(Full Speed対応） USB1.1でも使用可能
ESD11kV
USBコネクタ USB-B　コネクタ (メス)
端子台 5mmピッチ 5極端子台 フェニックスコンタクト社
型式 1991008
計測可能範囲 3～30V USB側と絶縁
分解能 24ビットA/Dコンバータ
計測精度 ±0.3%FS以下
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
絶縁耐圧 DC2500V 設計値
搭載リレー G5RL-K1-E(オムロン製)　1個
接点構成：1a
定格負荷：AC250V 8A、DC24V 5A
定格通電電流：10A
搭載LSI 汎用マイコン
表示LED 電源表示LED
リレーON/OFF LED
対応OS サポートOS一覧（CDC）ページをご覧下さい。
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20～60℃ 結露等なきこと
動作湿度範囲 30～85%RH
保存温度範囲 -20～60℃
保存湿度範囲 30～85%RH
質量 約 70 [g]  本体のみ
外形寸法 67 x 67 x 28 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

端子台のピンアサイン

端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。

 端子台 記号 内容




製品構成

  • 本体
  • USBケーブル1.8m 長
  • ドライバCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型 USB 電圧モニタ（リレー付）
 USB-048V USB-048V
ねじ止め取付具
 PEN-003 PEN-003
35mm DINレール取付具
 PEN-003-DIN PEN-003-DIN
マグネット取付具
 PEN-003-MG PEN-003-MG
着脱式端子台5極（3.5mm）
（追加購入）
 TB35-USB-5 TB35-USB-5

関連製品

  • 4-20mAを計測可能な USB-506A もございます
  • 0-5Vを計測可能な USB-506V もございます
  • 2チャンネルの電流計測が可能な USB-045A もございます
  • 2チャンネルの電圧計測が可能な USB-045V もございます
  • 電流出力の USB-034, LNX-202 もございます
  • その他、USBまたはLAN経由で0-5Vに変換する製品はこちらをご覧下さい
ページトップへ
[ ]
  1. [USB-506A] 絶縁型 USB 4-20mA 電流モニタ HuMANDATA LTD.(ヒューマンデータ)
  2. [USB-506V] 絶縁型 USB 0-5V 電流モニタ HuMANDATA LTD.(ヒューマンデータ)
  3. [USB-504] USB to OptLink (コンパクト）HuMANDATA LTD.(ヒューマンデータ)
  4. [USB-503-RJ45] USB RS485 絶縁型変換器（RJ45タイプ） HuMANDATA LTD.(ヒューマンデータ)

1 / 8 ページ

HDL00
Copyright © 1990-2026 HuMANDATA LTD. All Rights Reserved.
