[USB-301] LPT-CAPTURE パラレル/USB変換器
(印刷データの取り込み)

RoHS10 Hi-SPEED Hi-SPEED 非絶縁 デモ機 難燃性ABS  [PrintCapture]

プリンタ出力をPCに取り込み

仕様サポート購入について

概要

 LPT-CAPTURE(USB-301)は、一般的なプリンタインタフェースであるパラレル信号をUSBに変換する変換器です。
パソコンや、プリンタインタフェースを有する機器からの、印刷用出力データをパソコンに取り込むことができます。
 たとえばオシロスコープや測定器からのHPGL出力をファイルに変換し活用することができるようになります。
 仮想COMポートドライバの機能により、Windows上でCOMポートとして動作し、外部から入力されたデータをそのまま取り込むことができます。
 LPT-CAPTURE(USB-301)はパラレル入力専用で、出力はサポートされていません。
またアプリケーションソフトは製品に含まれません。

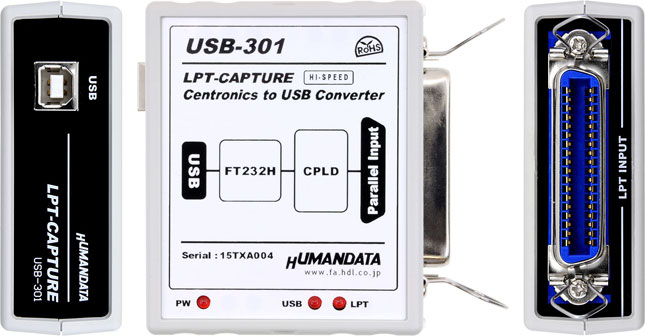

USB-301

※2つ目以降の画像はCGです

※USB-301は一般的なUSBパラレル変換ケーブルとは異なります。USBポートにパラレルプリンタを接続するものではありません。USBポートからパラレルプリンタを制御するのであれば、安価な汎用品が市販されておりパソコンショップなどで入手できます。

特長

  • セントロニクス互換プリンタインタフェースからWindowsPCにデータを入力
  • 仮想COMポートドライバにより容易にハンドリング可能(ダイレクトドライバも使用可能)
  • USBケーブル1.8m付属
  • USBケーブルより電源供給で外部電源不要
  • 豊富な接続実績のあるUSB-006と同じコントローラを使用
  • FTDI社の安定したデバイスドライバで高速転送
  • RoHS指令の規制10物質不使用

仕様

項目 内容 備考
型番 USB-301
電源電圧 DC5V ホストPCのUSBより供給(バスパワー)
消費電流 500mA以下
ホストI/F USB2.0準拠 (Hi Speed対応)

USB1.1でも使用可能 (*1)
ESD保護 ESD11kV

パラレル入力

セントロニクス規格準拠のパラレル入力

TTL互換
表示 LED

電源 LED

USB BUSY LED

パラレル BUSY LED


機能 プリンタデータ入力をUSBに変換しPCに取り込む
USB ドライバ 仮想COMポートドライバ 受信のみ
対応OS Windows 10/8.1/8/7/Vista/XP
USB コネクタ USB Bタイプ メスコネクタ USBケーブル付属(約1.8m)
パラレル側コネクタ セントロニクスタイプ36pin メスコネクタ
使用温度範囲 -20~60℃ 結露などなきこと
使用湿度範囲 30~85%RH 結露などなきこと
保存温度範囲 -20~60℃ 結露などなきこと
保存湿度範囲 30~85%RH 結露などなきこと
耐ノイズ性 規定せず
規格など 規定せず
質量 約 100 [g] 本体のみ
外形寸法 69 x 82.5 x 30 [mm] 突起含まず

(*1)すべてのUSBホスト機器との接続は保証していません

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

市販アプリケーションのご紹介

プリンタに代わって印刷データを取り込み、Windows上で映像として表示、保存ができるアプリケーション

「PrintCapture」F&F SoftTool製

            画像ファイルを受信して表示した例


製品構成

  • 本体
  • USBケーブル
  • ドライバCD Windows 10/8.1/8/7/Vista/XP 対応  サポートOS一覧
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

  USB-006/USB-301 デモ機によるご評価情報

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
LPT-CAPTURE-USB
パラレル/USB変換器
USB-301 USB-301
USBシリーズ取付具
ねじ止め用
PEN-003 PEN-003
USBシリーズ DIN取付具
35mmDINレール用
PEN-003-DIN PEN-003-DIN
USBシリーズ用
マグネット取付具
PEN-003-MG PEN-003-MG
プリンタケーブル1.5m
(サンワサプライ製)
KP-DV15 KP-DV15

USBシリーズアクセサリ一覧

関連製品

  • コネクタとしてD-Sub25ピンを使用できるUSB-006もございます
  • パラレル入力からUSBプリンタを制御できるUSB-012がございます
