[USB-508] USB RS485/422 絶縁型変換器（4線・高速タイプ）
高速通信対応 MAX 12Mbps
コンパクトな絶縁型USB RS485/RS422 変換器
MAX 12Mbpsの高速通信に対応、小ロット OEM 可能
概要
USB-508は、USBインタフェースから、RS485/422を使用することのできる変換器です。FA環境での使用にも安心して使える絶縁型です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。
※2つ目以降の画像はCGです
※取付参考図（取り付け具は別売りです）
特長
- USBからRS485/422（全二重通信）の制御
- 絶縁型
USB側とRS485/422側は絶縁されています。絶縁耐圧：2KV以上 - 最大12Mbpsまで高速通信に対応
絶縁型ながら最大12Mbpsと高速です - カスタムボーレートに対応
標準的なボーレート以外に、特殊なボーレートの通信が可能です - 自動送信制御
使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
自動送信制御のタイミング波形測定例
- フェールセーフ機能内蔵
受信部にはフェールセーフ機能が内蔵しています - 終端抵抗設定スイッチ搭載
- 着脱式端子台を採用
配線をしたまま端子台が取り外しできます - 外部電源不要
USBコネクタから電源を供給しますので外部電源は不要です - 耐ノイズ設計
CEマーキング認証品のUSB-003もございます - 樹脂筐体で安心絶縁
- 小ロットOME可能
50台より、貴社オリジナル銘板にてご提供いたします - RoHS指令の規制10物質不使用
仕様
| 項目 | 内容 | 備考 |
|---|---|---|
| 型番 | USB-508 | |
| 電源電圧 | DC5V USBコネクタより供給（バスパワー） | 外部電源不要 |
| 消費電流 | 250 mA以下 | |
| 入出力仕様 | RS-485/422(4線) |
ESD保護 |

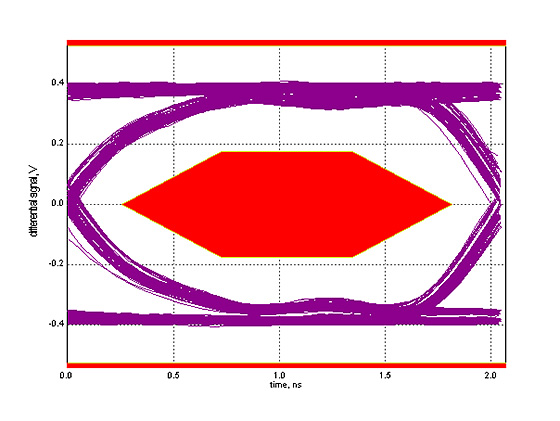

| ホストI/F | USB2.0 準拠 (High/Full Speed対応） | USB1.1でも使用可能 ESD保護 |
| ボーレート | 300 bps～6M/8M/12M bps | 絶縁型、カスタムボーレート可能 |
| データ長 | 7 または 8ビット | |
| ストップビット | 1 または 2ビット | |
| パリティチェック | 奇数、偶数、ノーパリティ | |
| 受信用FIFOバッファ | 1024 Bytes | |
| 送信用FIFOバッファ | 1024 Bytes | |
| 絶縁方式 | 独立バス絶縁 | |
| 絶縁耐圧 | バス間: 2KVDC 以上 | 設計値 |
| 搭載LSI | FT232H | FTDI社 |
| USBドライバ | 仮想COMポートドライバ | |
| 対応OS | サポートOS一覧ページをご確認下さい。 | |
| 表示LED | PW ：電源表示LED TX/RX ：RS-485/422 送受信2色LED |
TX：緑 |
| RS485/RS422 コネクタ | 着脱式端子台 5極/3.5mmピッチ | フェニックスコンタクト社 型式 1844249 |
| 使用温度範囲 | -20～60℃ | 結露等なきこと |
| 使用湿度範囲 | 10～90%RH | 結露等なきこと |
| 保存温度範囲 | -20～60℃ | 結露等なきこと |
| 保存湿度範囲 | 10～90%RH | 結露等なきこと |
| 質量 | 約 70 [ｇ] | 本体のみ |
| 外形寸法 | 67 x 43.5 x 27 [mm] | 突起物含まず |
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です
RS-485/422 ピンアサイン
端子台は配線した状態で挿抜可能です。通電したままの挿抜は避けて下さい。
グランドを接続することを推奨いたします。
| 記号 | 内容 | |
|---|---|---|
 |
Z |
送信－ |
|
Y |
送信＋ | |
| GND | グランド | |
|
B |
受信－ | |
|
A |
受信＋ |
製品構成
- 本体
- USBケーブル1.8m 長
- ドライバＣＤ
- 製品マニュアル
サポート
 |
マニュアル、外形図など |
 |
最新Revisionの3Dデータをお送りいたします |
 |
|
 |
ご評価のためにデモ機の貸し出しをさせていただきます。 |
購入について
| 品名 | MODEL | 画像 | 税込標準価格 | 在庫状況 | 購入 |
|---|---|---|---|---|---|
| USB RS485/422 絶縁型変換器 （4線・高速タイプ） |
USB-508 |  |
|||
| ねじ止め取付具 |
PEN-003 |  |
|||
| 35mm DINレール取付具 |
PEN-003-DIN |  |
|||
| マグネット取付具 |
PEN-003-MG |  |
|||
| 5P-RJ45アダプタ (3.5mmピッチ用) |
ACC-038 |  |
|||
| 着脱式端子台5極（3.5mm） （追加購入） |
TB35-USB-5 |  |
※本製品は取付具（別売りアクセサリ、PEN-003等）を縦取付・横取付可能です。横取付の場合は、銘板部分が下になります。取付イメージについてはPEN-003の製品ページをご確認下さい。
関連製品
- 2線式(半2重)に対応したUSB-507もございます
- 250Kbpsまで対応した安価なUSB-503もございます
- CE認証品、RS485/422 4線式にも対応したUSB-003もございます
- 高速通信(MAX12Mbps)対応のUSB-010もございます
- 2ポート、4ポート、8ポートタイプなど各種USB RS485/422 絶縁型変換器を多数ラインナップしています
[ ]
