[LNX-204/LNX-204e] LANマルチプレクサ 4:1

RoHS10LANPoE4chmicroSDサージ保護LANデモ機
電解コン不使用難熱性ABS

LANまたは外部接点入力により遠隔切り換えが可能
microSDを使うので設定がひじょうに簡単です
(ネットワークからも設定可能)

概要

 LNX-204は、4つのLANポートを切り換えることのできるLANマルチプレクサ(切換器)です。PoEの切り換えには対応していません。下記の方法でLANの全結線(8芯)を切り換えることができます。

  • 遠隔地のPCなどからLAN経由で簡単なコマンドを送信して切り換え
  • 本体付属のスイッチにより手動切り換え
  • 外部接点入力により切り換え ※LNX-204e(エコノミー版)は非対応

 切り換え回路にはLAN専用のマルチプレクサICを採用しています。外部ネットワークと内部ネットワークの切り換えや、必要時のみネットワークに接続するシステムなどに利用することができます。LANポートを切り換えることにより、LAN機器の自動検査時に1度のセッティングで4台の検査を実行することが可能になるなど、検査工程の省力化にもご活用いただけます。

 LNX-204の電源は、PoE機能を標準搭載しているためLANケーブルから供給することができます。(PoE対応HUBなどが必要)付属のACアダプタによる動作も可能です。

 ネットワークなどの設定は、microSDカードから設定することができ、機器交換時もmicroSDカードを挿入するだけで簡単に復旧できます。

 LNX-204eは、PoE機能と外部接点入力の機能を省いたエコノミー版です。電源は付属のACアダプタから供給します。

特長

  • LANの全結線(8芯)をマルチプレクサICにより切り換え
    LANケーブルを手動で抜き差しする必要ありません
  • 以下の3通りでLANポートの切り換えが可能です
    • LAN経由で遠隔地のPCから簡単なコマンドを送信してLANポートの切り換え
      LNX-VCPにより仮想COMポート経由の切り換えも可能
    • 本体付属のスイッチにより手動切り換え
    • 外部接点入力により切り換え ※LNX-204e(エコノミー版)は非対応
  • EtherCATのマスターとスレーブ間の切り換え、同一IPアドレス機器の自動切り換え
    必要時のみネットワークに接続するシステムなどに利用可能
  • 未接続側ポートは接続されないため、簡易ファイヤーウォールとしても利用可能
  • 設定用メモリカード(microSD)で機器設定が簡単
    • 機器交換時も設定用メモリカードの交換により簡単に移行
    • 設定データをメール添付などで遠隔地に送付が可能
    • 設定するIPアドレスに制限が無い(セグメント外でも設定可能)
    • 設定のバックアップや記録が、設定ファイルの保存により容易
  • オリジナルの設定ツールを使用してネットワーク(LAN)経由で機器設定も可能
  • 製品本体の電源は、PoE対応でLANケーブルから電源供給可能
    ※切り換えポートは、PoE給電に対応していません
    ※LNX-204e(エコノミー版)は非対応
  • ACアダプタ付属
  • FG端子を装備
  • LANの全ポートにESD保護
  • RoHS指令の規制10物質不使用

接続例

COMMONポートのLANまたは外部ネットワークなどと、LAN①~④のいずれかのネットワークに切り替え

仕様

項目 内容  備考
型番 LNX-204 LNX-204e
電源 DC5V
付属ACアダプタ
またはPoE機能により
LANコネクタから供給

DC5V
付属アダプタ

PoE
PoEはパターンAとパターンB
両対応

外部接点入力コネクタ D-Sub 9pin オス  なし
消費電流 300mA以下
制御用ポート IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)

共通/切替ポート 10/100/1000 Base-T (*1)   PoEの切換は非対応
LANコネクタ RJ45 × 6

ESD保護
ESD11kV

通信プロトコル TCP/UDP/Telnet
設定用メモリーカード microSDカード  本製品の設定用
表示LED 電源表示LED
選択表示LED × 4
システムステータスLED
microSD LED
LINKステータスLED (RJ45コネクタ)
ACTステータスLED (RJ45コネクタ)

使用温度範囲 -20~60℃  結露等なきこと
使用湿度範囲 10~85%RH
保存温度範囲 -20~60℃
保存湿度範囲 10~85%RH
質量 約 250 [g]  本体のみ
外形寸法 165×80.5×39 [mm]  突起物含まず

(*1)
本製品は10/100/1000 Base-T環境で動作確認しておりますが、
LANケーブル中間に挿入するため、速度低下が発生する場合があります。速度の保証はしておりません。
LANケーブルが長くなる場合などは、ギガビット対応のスイッチングハブを挿入することで速度低下が改善される場合がございます。ご購入前に無償のデモ機で評価が可能です。

外部接点入力コネクタ ピンアサイン

※LNX-204e(エコノミー版)には搭載されていません

D-Sub 9ピン オス
取付ネジM2.6ミリネジに交換可能


ピン番号 信号名 方向 備考
1 SEL 1 IN LAN 1 選択
2 SEL 2 IN LAN 2 選択
3 SEL 3 IN LAN 3 選択
4 SEL 4 IN LAN 4 選択
5 GND - GND
6 NC - -
7 NC - -
8 NC - -
9 (COM) - 電圧入力用
(オプション)
CASE FG - FG端子と接続

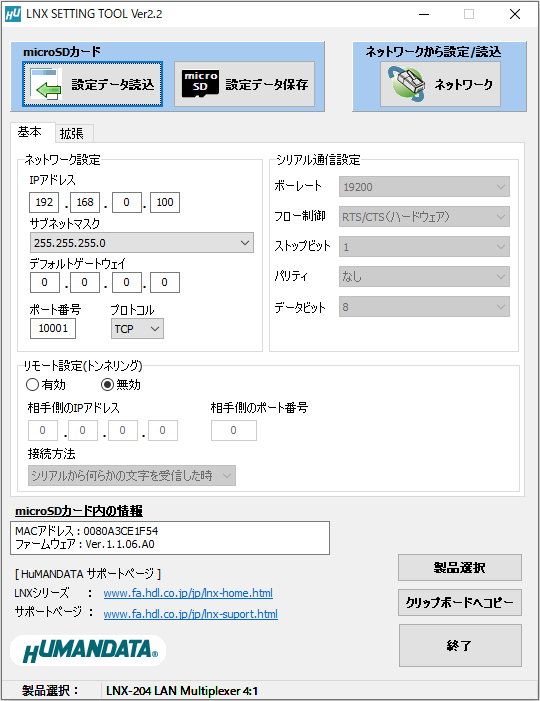

LNXシリーズ設定ツール

 LNXシリーズの設定データを作成するアプリケーションです。

 作成した設定データを設定用メモリカード(microSD)に挿入し、電源を入れることで自動的に設定されます。
この時、設定データのバックアップファイルが設定用メモリカード(microSD)に作られます。
設定データは電源を切っても保存されていますので、次回からはmicroSDカードを挿入する必要はありません。
LNXシリーズの本体を交換したとき、設定用メモリカード(microSD)を使うことで、簡単に同じ設定にすることができます。
PCと製品が同一セグメント内に接続している場合は、ネットワーク(LAN)経由でも設定できます。

製品構成

  • 本体
  • microSDカード(USBアダプタ付き)
  • ACアダプタ
  • ドライバ&アプリケーションCD
  • 製品マニュアル

サポート

PDFcatalog
この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 直販価格 在庫状況 購入
LANマルチプレクサ 4:1
LNX-204 LNX-204
LANマルチプレクサ 4:1(エコノミー版)
LNX-204e LNX-204
縦置き金具A ACC-027 ACC-027
横置き金具A ACC-028 ACC-028
DINレール取付具B ACC-031 ACC-031
マグネット取付セット
ACC-036 ACC-036
LAN切換ボックス
ACC-044 ACC-044 都度見積 受注生産 -

関連製品

  • LAN専用のマルチプレクサICを採用した2回路×2チャネルの LNX-205 もございます
  • PoE切り換えに対応、電源断でも接続を保持する LNX-209 もございます
  • USBのマルチプレクサも多数ラインナップしております。USBマルチプレクサ製品ページへ
