[LNX-204e] LANマルチプレクサ 4:1（エコノミー版）

LANまたは外部接点入力により遠隔切り換えが可能
microSDを使うので設定がひじょうに簡単です
(ネットワークからも設定可能)

概要

LNX-204eは、4つのLANポートを切り換えることのできるLANマルチプレクサ（切換器）です。PoEの切り換えには対応していません。下記の方法でLANの全結線（8芯）を切り換えることができます。

遠隔地のPCなどからLAN経由で簡単なコマンドを送信して切り換え
本体付属のスイッチにより手動切り換え

切り換え回路にはLAN専用のマルチプレクサICを採用しています。外部ネットワークと内部ネットワークの切り換えや、必要時のみネットワークに接続するシステムなどに利用することができます。LANポートを切り換えることにより、LAN機器の自動検査時に1度のセッティングで4台の検査を実行することが可能になるなど、検査工程の省力化にもご活用いただけます。

ネットワークなどの設定は、microSDカードから設定することができ、機器交換時もmicroSDカードを挿入するだけで簡単に復旧できます。

LNX-204Rev2

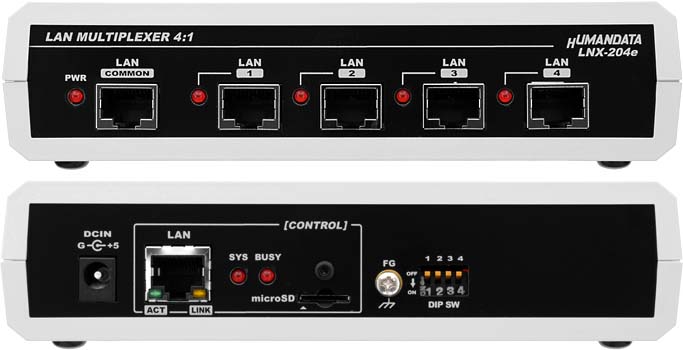

LNX-204eRev1

※2つ目以降の画像はCGです

※取付参考図（取り付け具は別売りです）

特長

LANの全結線(8芯)をマルチプレクサICにより切り換え
LANケーブルを手動で抜き差しする必要ありません
以下の2通りでLANポートの切り換えが可能です
- LAN経由で遠隔地のPCから簡単なコマンドを送信してLANポートの切り換え
  LNX-VCPにより仮想COMポート経由の切り換えも可能
- 本体付属のスイッチにより手動切り換え
EtherCATのマスターとスレーブ間の切り換え、同一IPアドレス機器の自動切り換え
必要時のみネットワークに接続するシステムなどに利用可能
未接続側ポートは接続されないため、簡易ファイヤーウォールとしても利用可能
設定用メモリカード（microSD）で機器設定が簡単
- 機器交換時も設定用メモリカードの交換により簡単に移行
- 設定データをメール添付などで遠隔地に送付が可能
- 設定するIPアドレスに制限が無い（セグメント外でも設定可能）
- 設定のバックアップや記録が、設定ファイルの保存により容易
オリジナルの設定ツールを使用してネットワーク（LAN）経由で機器設定も可能
ACアダプタ付属
FG端子を装備
LANの全ポートにESD保護
RoHS指令の規制10物質不使用

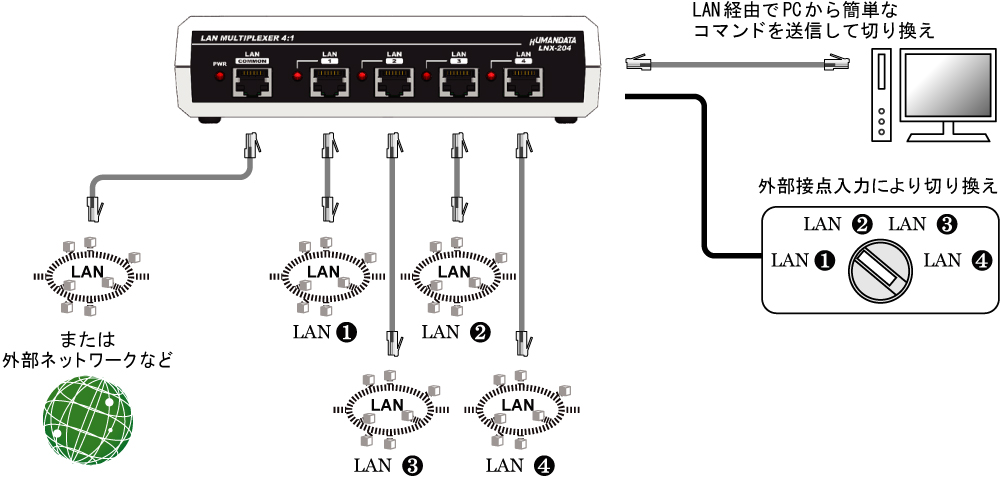

接続例

COMMONポートのLANまたは外部ネットワークなどと、LAN①～④のいずれかのネットワークに切り替え

LNX-204/LNX-204e 共通仕様

項目	内容		備考
型番	LNX-204	LNX-204e
電源	DC5V 付属ACアダプタまたはPoE機能により LANコネクタから供給	DC5V 付属アダプタ	PoEはパターンAとパターンB 両対応
外部接点入力コネクタ	D-Sub 9pin オス	なし
消費電流	300mA以下
制御用ポート	IEEE802.3（10Base-T）、IEEE802.3u（100Base-TX）半二重 / 全二重（自動判別）
共通/切替ポート	10/100/1000 Base-T (*1)		PoEの切換は非対応
LANコネクタ	RJ45 × 6		ESD保護
通信プロトコル	TCP/UDP/Telnet
設定用メモリーカード	microSDカード		本製品の設定用
表示LED	電源表示LED 選択表示LED × 4 システムステータスLED microSD LED LINKステータスLED (RJ45コネクタ) ACTステータスLED (RJ45コネクタ)
使用温度範囲	-20～60℃		結露等なきこと
使用湿度範囲	10～85%RH
保存温度範囲	-20～60℃
保存湿度範囲	10～85%RH
質量	約 250 [ｇ]		本体のみ
外形寸法	165×80.5×39 [mm]		突起物含まず

(*1)
本製品は10/100/1000 Base-T環境で動作確認しておりますが、
LANケーブル中間に挿入するため、速度低下が発生する場合があります。速度の保証はしておりません。
LANケーブルが長くなる場合などは、ギガビット対応のスイッチングハブを挿入することで速度低下が改善される場合がございます。ご購入前に無償のデモ機で評価が可能です。

LNXシリーズ設定ツール

LNXシリーズの設定データを作成するアプリケーションです。

　作成した設定データを設定用メモリカード（microSD）に挿入し、電源を入れることで自動的に設定されます。
この時、設定データのバックアップファイルが設定用メモリカード（microSD）に作られます。
設定データは電源を切っても保存されていますので、次回からはmicroSDカードを挿入する必要はありません。
LNXシリーズの本体を交換したとき、設定用メモリカード（microSD）を使うことで、簡単に同じ設定にすることができます。
PCと製品が同一セグメント内に接続している場合は、ネットワーク（LAN）経由でも設定できます。

製品構成

本体
microSDカード（USBアダプタ付き）
ACアダプタ
ドライバ&アプリケーションＣＤ
製品マニュアル

サポート


	マニュアル、外形図など
	最新Revisionの3Dデータをお送りいたします
	ご評価のためにデモ機の貸し出しをさせていただきます。ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください
