概要
LNX-203は、イーサネット経由で2ポートのRS-232Cを使うことができるLANコンバータです。
LNX-002と接続してトンネリングモード(透過モード/PCを介さずに1:1で通信)で使用できます。LNX-203同士での接続も可能です。
また、TCP/UDPまたはTelnetなどにより、PCからLNX-203に直接接続して動作させることも可能です。
PoE機能を標準搭載しているので、LANケーブルから電源を供給して動作することができます。(PoE対応HUBなどが必要)付属のACアダプタによる動作も可能です。
- 2021年08月05日
LNX-203は完売後に販売を終了とさせていただきます

特長
- 2ポートのRS-232CをLANに変換するメディアコンバータ機能
- LNX-203を2台使用しトンネリングモード(透過モード)により1:1接続が可能
- 10Base-T/100Base-TXを自動判定
- 設定用メモリカード(microSD)で機器設定が簡単
- 機器交換時も設定用メモリカードの交換により簡単に移行
- 設定データをメール添付などで遠隔地に送付が可能
- 設定するIPアドレスに制限が無い(セグメント外でも設定可能)
- 設定のバックアップや記録が、設定ファイルの保存により容易
- オリジナルの設定ツールを使用してネットワーク(LAN)経由で機器設定も可能
- PoE対応でLANケーブルから電源供給も可能
- 仮想COMポートサポート
- 工業用設計
- RoHS指令の規制10物質不使用
接続形態
[LNX-203同士のトンネリング接続]
PCの介在なしに、LNX-203同士が直接通信し、RS-232同士を接続することができます

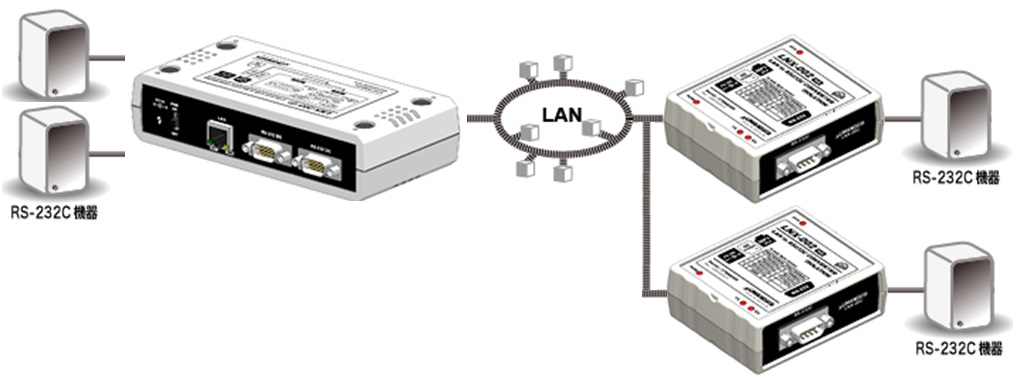

[LNX-203とLNX-002(2台)のトンネリング接続]
PCの介在なしに、LNX-203とLNX-002が直接通信し、RS-232同士を接続することができます
LNX-002側のRS232C機器が離れている場合に有効です
[LNX-203単独使用]
イーサネットを使って離れた場所のRS-232C機器と通信ができます
[LNX-203とLAN対応プリンタを直接接続しマイコンやPLCなどから直接出力]
マイコンやPLCなどのRS-232CインタフェースからLNX-203に接続し、遠方のネットワーク対応各種プリンタに印刷ができます
※実際に希望の動作が得られるかどうか、デモ機でご確認をお願いします。
仕様
項目 | 内容 | 備考 |
---|---|---|
型番 | LNX-203 | |
電源 | DC5V 付属ACアダプタ またはPoE機能によりLANコネクタから供給 |
|
消費電流 | 350mA以下 | |
ネットワーク インターフェース |
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX) 半二重 / 全二重(自動判別) |
|
LANコネクタ | RJ45 |
ESD保護 |
通信プロトコル | TCP/UDP/Telnet | |
入出力仕様 | RS-232C ×2ポート | ESD保護![]() |
RS232Cコネクタ | D-Sub 9ピン オス(取付ネジ#4-40 UNC) | 取付ネジM2.6ミリネジも付属、交換可能 |
設定用メモリーカード | microSDカード | 本製品の設定用 |
通信速度 | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps |
|
データ長 | 7 または 8ビット | |
ストップビット | 1 または 2ビット | |
パリティチェック | 奇数、偶数、ノーパリティ | |
表示LED | POWER :電源表示LED RX :受信データ表示LED ×2 TX :送信データ表示LED ×2 BUSY :microSDカードアクセスLED SYS :システムステータスLED LINK(RJ45コネクタ): LINKステータス ACT(RJ45コネクタ): ACTステータス |
|
使用温度範囲 | -10~55℃ | 結露等なきこと |
使用湿度範囲 | 30~85%RH | 結露等なきこと |
保存温度範囲 | -20~60℃ | 結露等なきこと |
保存湿度範囲 | 30~85%RH | 結露等なきこと |
耐ノイズ性 | 規定せず | |
規格など | 規定せず | |
質量 | 約 300 [g] | 本体のみ |
外形寸法 | 165 x 80.5 x 39 [mm] | 突起含まず |
RS232C コネクタピンアサイン
D-Sub 9ピン オス
取付ネジM2.6ミリネジに交換可能

ピン番号 | 信号名 | 方向 | 備考 |
---|---|---|---|
1 | (DCD) | IN | (キャリア検出) |
2 | RXD | IN | 受信データ |
3 | TXD | OUT | 送信データ |
4 | DTR | OUT | データ端末レディ |
5 | GND | - | 信号GND |
6 | DSR | IN | データセットレディ |
7 | RTS | OUT | 送信要求 |
8 | CTS | IN | 送信可 |
9 | (RING) | IN | (被呼表示) |
CASE | FG | - | GNDと接続 |
*DCDとRING信号は非対応です |
LNXシリーズ設定ツール
LNXシリーズの設定データを作成するアプリケーションです。
作成した設定データを設定用メモリカード(microSD)に挿入し、電源を入れることで自動的に設定されます。
この時、設定データのバックアップファイルが設定用メモリカード(microSD)に作られます。
設定データは電源を切っても保存されていますので、次回からはmicroSDカードを挿入する必要はありません。
LNXシリーズの本体を交換したとき、設定用メモリカード(microSD)を使うことで、簡単に同じ設定にすることができます。
PCと製品が同一セグメント内に接続している場合は、ネットワーク(LAN)経由でも設定できます。
製品構成
- 本体
- microSDカード(USBアダプタ付き)
- ACアダプタ
- ドライバ&アプリケーションCD
- 製品マニュアル
サポート
![]() |
マニュアル、外形図など |
![]() |
最新Revisionの3Dデータをお送りいたします |
![]() |
ご評価のためにデモ機の貸し出しをさせていただきます。 |
