[LNX-002] RS-232C LANコンバータ(PoE対応/非対応)Rev3

RoHS10CELANPoEmicroSDRS232DB9電解コンデンサ不使用サージ保護デモ機難燃性ABS

イーサネットを経由してRS-232C通信が可能
microSDを使うので設定がひじょうに簡単です
(ネットワークからも設定可能)

概要

 LNX-002は、LANからRS-232Cを使うことができるPoE対応のデバイスサーバです。LNX-001と接続してトンネリングモード(透過モード/PCを介さずに1:1で通信)で使用できます。LNX-002同士での接続も可能です。

 また、TCP/UDPまたはTelnetなどにより、PCからLNX-002に直接接続して動作させることも可能です。PoE機能を標準搭載しているので、LANケーブルから電源を供給して動作することができます。(PoE対応HUBなどが必要)
付属のACアダプタによる動作も可能です。LNX-002eではACアダプタにより動作します。(LNX-002eはPoE非対応です)

 Rev3よりCE適合となりました。(PoE使用時は除く)CE

特長

  • RS-232CをLANに変換するメディアコンバータ機能
  • LNX-002を2台使用しトンネリングモード(透過モード)により1:1接続が可能
  • 10Base-T/100Base-TXを自動判定
  • 設定用メモリカード(microSD)で機器設定が簡単
    • 機器交換時も設定用メモリカードの交換により簡単に移行
    • 設定データをメール添付などで遠隔地に送付が可能
    • 設定するIPアドレスに制限が無い(セグメント外でも設定可能)
    • 設定のバックアップや記録が、設定ファイルの保存により容易
  • オリジナルの設定ツールを使用してネットワーク(LAN)経由で機器設定も可能
  • PoE対応でLANケーブルから電源供給も可能(LNX-002eはPoE非対応)
  • 仮想COMポートサポート
  • 工業用設計
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用
  • CERev3よりCE適合(PoE使用時は除く)

接続形態

[LNX-002同士のトンネリング接続]

RS-232C機器LNX-002LANLNX-002RS-232C機器

 PCの介在なしに、LNX-002同士が直接通信し、RS-232同士を接続することができます
クロスケーブルでの1:1接続も可能

[LNX-001とLNX-002のトンネリング接続]

WIN PCLNX-001LANLNX-002RS-232C機器

  USBインタフェースから、PCのLANを使用することなく離れた場所のRS-232C機器と通信ができます
LNX-001による通信にはFTDI社の仮想COMポートや、D2XX-APIが利用できます
プログラミングにネットワークの知識は必要ありません

[LNX-002単独使用]

WIN PCLAN LNX-002RS-232C機器
 イーサネットを使って離れた場所のRS-232C機器と通信ができます

[LNX-002とLAN対応プリンタを直接接続しマイコンやPLCなどから直接出力]

LNX-002LANLAN
 マイコンやPLCなどのRS-232CインタフェースからLNX-002に接続し、遠方のネットワーク対応各種プリンタに印刷ができます
※実際に希望の動作が得られるかどうか、デモ機でご確認をお願いします。

仕様

項目 内容 備考
型番 LNX-002/LNX-002e
電源 DC5V 付属ACアダプタ
またはPoE機能によりLANコネクタから供給
(LNX-002eはPoE非対応)
PoE
PoEはパターンAとパターンB
両対応
消費電流 350mA以下
ネットワーク
インターフェース
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)

LANコネクタ RJ45 ESD保護
ESD11kV
絶縁(1500Vrms以上)
通信プロトコル TCP/UDP/Telnet
入出力仕様 RS-232C ESD保護
ESD15kV
RS232Cコネクタ D-Sub 9pin オス #4-40 UNC
設定用メモリーカード microSDカード 本製品の設定用
通信速度 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps
データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
表示LED POW :パワー表示LED
RX   :受信データ表示LED
TX   :送信データ表示LED
SYS :システムステータスLED
LINK(RJ45コネクタ): LINKステータス
ACT(RJ45コネクタ): ACTステータス

使用温度範囲 -10~55℃ 結露等なきこと
使用湿度範囲 30~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
保存湿度範囲 30~85%RH 結露等なきこと
耐ノイズ性
規格など
  • EMS:EN61000-6-2
    • EN61000-4-2(2009) 静電気試験
    • EN61000-4-3(2010) 無線周波数電磁界
    • EN61000-4-4(2010) ファストトランジェント
    • EN61000-4-5(2006) サージイミュニティ
    • EN61000-4-6(2009) 無線周波数コモンモード
  • EMI:EN61000-6-4
    • EN61000-6-4(2007)+A1(2011) 放射妨害電界強度
    • EN61000-6-4(2007)+A1(2011) 端子妨害電圧
CE
本製品は、EN61000-6-2、EN61000-6-4の
工業用環境の共通規格を適用しています
PoE使用時は除く
質量 約 120 [g] 本体のみ
外形寸法 69 x 82.5 x 30 [mm] 突起物含まず

RS232C コネクタピンアサイン

D-Sub 9ピン オス
取付ネジM2.6ミリネジに交換可能


ピン番号 信号名 方向 備考
1 (DCD) IN (キャリア検出)
2 RXD IN 受信データ
3 TXD OUT 送信データ
4 DTR OUT データ端末レディ
5 GND - 信号GND
6 DSR IN データセットレディ
7 RTS OUT 送信要求
8 CTS IN 送信可
9 (RING) IN (被呼表示)
CASE FG - GNDと接続
*DCD,RINGの信号は非対応です

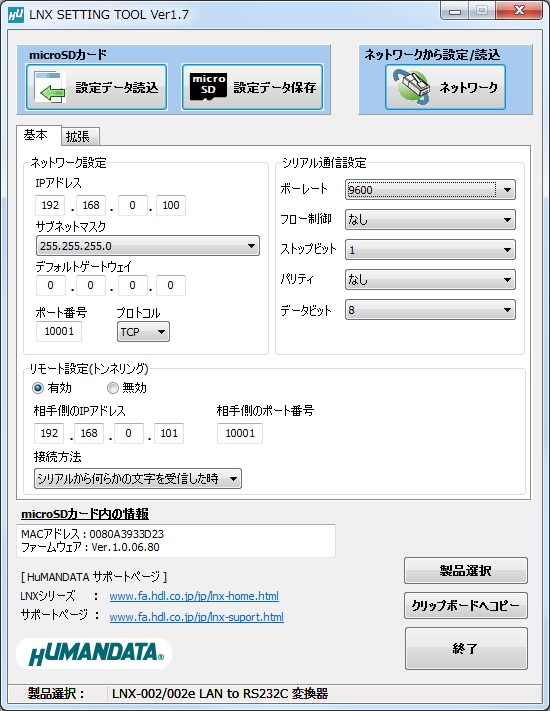

LNXシリーズ設定ツール

 LNXシリーズの設定データを作成するアプリケーションです。

 作成した設定データを設定用メモリカード(microSD)に挿入し、電源を入れることで自動的に設定されます。
この時、設定データのバックアップファイルが設定用メモリカード(microSD)に作られます。
設定データは電源を切っても保存されていますので、次回からはmicroSDカードを挿入する必要はありません。
LNXシリーズの本体を交換したとき、設定用メモリカード(microSD)を使うことで、簡単に同じ設定にすることができます。
PCと製品が同一セグメント内に接続している場合は、ネットワーク(LAN)経由でも設定できます。

製品構成

  • 本体
  • microSDカード(USBアダプタ付き)
  • ACアダプタ
  • ドライバ&アプリケーションCD
  • 製品マニュアル
