[USB-019] USB RS232+RS485/422 絶縁型変換器 Rev3
USBからRS232とS485またはRS422を同時に増設
2つのチャンネルは独立して絶縁
概要
USB-019は、USBインタフェースから、RS232とRS485またはRS422をそれぞれ同時に使用することのできる絶縁型変換器です。
2つのチャンネルは独立して絶縁されています。RS232CとRS485またはRS422の2種類のポートを1つのポートに増設し、同時に使用することができます。
Rev3より、ヒューマンデータオリジナルケース(難燃性ABS)に変更し小型化、 RS485/422の通信速度を高速化(MAX 12Mbps) 、電解コンデンサを廃止 が変更になりました。
※2つ目以降の画像はCGです
※取付参考図（取り付け具は別売りです）
特長
- USBからRS232とRS485またはRS422のポートを同時に増設

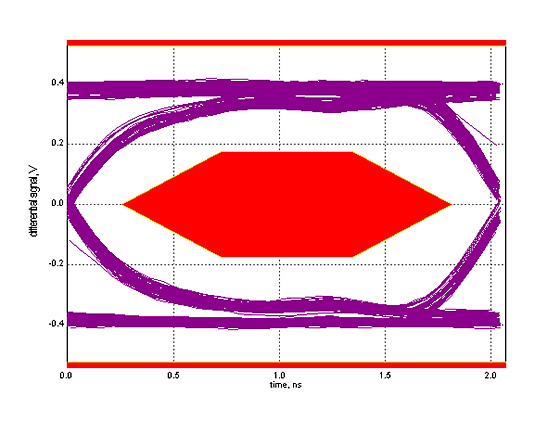

FTDI社のHi-Speed対応 DUAL USB/SERIAL チップ FT2232Hを使用 - 2ch 独立絶縁
FA用途にはノイズ対策で絶縁が安心です
しかも 2ch が独立して別々に絶縁されています - 最大1Mbpsまで対応（RS232Cポート）
絶縁型ながら1Mbps以上と超高速です
(高速の通信速度は、通信ケーブルの条件などにより性能を発揮します） - カスタムボーレートに対応（RS232Cポート）
標準的なボーレート以外に、特殊なボーレートの通信が可能です
カスタムボーレート（任意ボーレート）の波形例
カスタムボーレートは2Mbps までとなります。2Mbps 以上は3Mbps のみが設定可能です。 - 最大12Mbpsまで対応（RS485/422ポート）
- 絶縁型ながら超高速
- 16Mbpsまで対応可能なアイソレータを採用
- RS422モード時最大 12Mbps ・ RS485モード時最大 6Mbps
高いボーレートでのご使用時にはデモ機などで充分にご検討ください。その ほか高速での通信条件はケーブルな どの条件の影響を受けます。また通信アプリケーションでは適切なエラー処理をおこなってください。
- カスタムボーレートに対応（RS485/422ポート）
標準的なボーレート以外に、特殊なボーレートの通信が可能です
（6Mbps以上では8Mbpsと12Mbpsのみ設定が可能です。カスタムボーレートについてはデモ機でご評価いただくか、ご採用前にご相談ください） - 自動送信制御（RS485/422ポート）
使用しているUSB-SERIALチップの自動送信制御機能で送信時に自動的にドライバが有効になります
自動送信制御のタイミング波形測定例 - フェールセーフ機能内蔵（RS485/422ポート）
受信部にはフェールセーフ機能が内蔵しています - 着脱式端子台を採用（RS485/422ポート）
配線をしたまま端子台が取り外しできます - 樹脂筐体で安心絶縁
- 外部電源不要
USBコネクタから電源を供給しますので外部電源は不要です - 小ロットＯＥＭ可能
５０台より、貴社オリジナル銘板にてご提供いたします - RoHS指令の規制10物質不使用
仕様
| 項目 | 内容 | 備考 |
|---|---|---|
| 型番 | USB-019 | |
| 電源 | DC5V/300mA以下 USBコネクタより供給 |
バスパワー動作 |
| ホストI/F | USB2.0準拠 (HiSpeed対応） |
USB1.1でも使用可能 ESD保護  |
| 搭載LSI | FT2232H | FTDI社 |
| 絶縁方式 | バス絶縁 | |
| 絶縁耐圧 | バス間：2KVDC 以上 | 設計値 |
| 入出力仕様 | RS232C × 1ch RS485/RS422 × 1ch |
ESD保護  |
| チャネル数 | 2ch | |
| RS232C コネクタ | D-Sub 9ピン(オス) 取付ネジ#4-40 UNC |
取付ネジM2.6ミリネジも付属 交換可能 |
| RS485/422 コネクタ | PHOENIX CONTACT社製 端子台 5PIN | 3.5mmピッチ |
| 伝送方式 | 非同期シリアル伝送 | |
| ボーレート RS232C | 300 bps～1 Mbps | カスタムボーレート可能 |
| ボーレート RS485/422 | 300～6M/8M/12M bps | カスタムボーレート可能 |
| データ長 | 7 または 8ビット | |
| ストップビット | 1 または 2ビット | |
| パリティチェック | 奇数、偶数またはノーパリティ | |
| 受信用FIFOバッファ | 4096 bytes | |
| 送信用FIFOバッファ | 4096 bytes | |
| 対象OS | サポートOS一覧ページをご確認下さい。 | |
| 使用温度範囲(*1) | -20～60℃ | 結露なきこと |
| 使用湿度範囲 | 30～85%RH | 結露なきこと |
| 保存温度範囲 | -20～60℃ | 結露なきこと |
| 保存湿度範囲 | 30～85%RH | 結露なきこと |
| 耐ノイズ性 | 規定せず | |
| 規格など | 規定せず | |
| 質量 | 約 100 [ｇ] | 本体のみ |
| 外形寸法 | 69 x 82.5 x 30 [mm] | 突起含まず |
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です
(*1)仕様より5℃広い範囲で設計評価しています
RS232C コネクタピンアサイン
| ピン番号 | 信号名 | 方向 | 備考 |
|---|---|---|---|
| 1 | DCD | IN | キャリア検出 |
| 2 | RXD | IN | 受信データ |
| 3 | TXD | OUT | 送信データ |
| 4 | DTR | OUT | データ端末レディ |
| 5 | GND | - | 信号グランド |
| 6 | DSR | IN | データセットレディ |
| 7 | RTS | OUT | 送信要求 |
| 8 | CTS | IN | 送信可 |
| 9 | RI | IN | 被呼表示 |
| CASE | FG | - | フレームグランド |
RS485/RS422ピンアサイン
| ピン番号 | 信号名 | 方向 | 備考 |
|---|---|---|---|
| 1 | A | IN | 受信＋ |
| 2 | B | IN | 受信－ |
| 3 | GND | - | 信号GND |
| 4 | Y | OUT | 送信＋ |
| 5 | Z | OUT | 送信－ |
製品構成
- 本体
- USBケーブル1.8m 長
- D-Sub9 ピン用M2.6 取付ネジ（#4-40 UNC は取付済み）
- ドライバＣＤ
- 製品マニュアル
購入について
| 品名 | MODEL | 画像 | 税込標準価格 | 在庫状況 | 購入 |
|---|---|---|---|---|---|
| USB RS232+RS485/422 絶縁型変換器 Rev3 |
USB-019 |  |
|||
| ねじ止め取付具 |
PEN-003 |  |
|||
| 35mm DINレール取付具 |
PEN-003-DIN |  |
|||
| マグネット取付具 |
PEN-003-MG |  |
|||
| 5P-RJ45アダプタ (3.5mmピッチ用) |
ACC-038 |  |
|||
| 着脱式端子台5極（3.5mm） （追加購入） |
TB35-USB-5 |  |
|||
| D-sub9ピン-6Pアダプタ （FG端子付き） |
ACC-045 |  |
[ ]
