[USB-003] USB RS485/RS422 絶縁型変換器

ベストセラーのUSB RS485/RS422変換器
豊富な実績がございます

　USB-003は、USBからRS485またはRS422への変換器です。FA環境での使用にも安心して使える絶縁型の変換器です。もっとも一般的な仕様で、広範囲の用途にお使いいただけます。

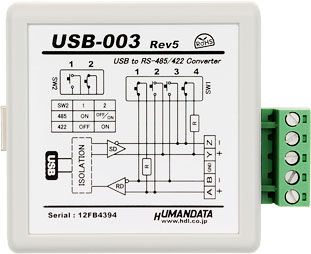

USB-003のフロントパネル

フロントパネル

リヤパネル

項目	内容	備考
電源電圧	DC5V USBコネクタより供給（バスパワー）
消費電流	100 mA以下
入出力仕様	RS422/RS485	ESD保護
ホストI/F	USB2.0 準拠(Full Speed対応）	USB1.1でも使用可能 ESD保護
RS422/485通信速度	300～250 Kbps	絶縁型、カスタムボーレート可能
データ長	7 または 8ビット
ストップビット	1 または 2ビット
パリティチェック	奇数、偶数、ノーパリティ
受信用FIFOバッファ	384 Bytes
送信用FIFOバッファ	128 Bytes
絶縁方式	独立バス絶縁
絶縁耐圧	バス間: 1KVDC 以上	設計値
搭載LSI	FT232BL	FTDI社
USBドライバ	仮想COMポートドライバ
対応OS	Windows 10/8.1/8/7/Vista/XP
表示LED	POW　：バスパワー表示LED RX 　：受信データ表示LED TX 　：送信データ表示LED
コネクタ	PHOENIX CONTACT社製　端子台　5PIN	5mmピッチ
使用温度範囲	0～60℃	結露等なきこと
使用湿度範囲	30～85%RH	結露等なきこと
保存温度範囲	-20～55℃	結露等なきこと
保存湿度範囲	30～85%RH	結露等なきこと
耐ノイズ性	規定せず
規格など	規定せず
質量	約 80 [ｇ]	本体のみ
外形寸法	67 x 67 x 28 [mm]	突起含まず

※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

	マニュアル、外形図など

	ご評価のためにデモ機の貸し出しをさせていただきます。ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。
