[LNX-207W-4R/8R] Wi-Fi ラッチングリレー(4出力/8出力)

RoHS10WiFiリレー接点端子台デモ機
電解コンデンサ不使用難燃性ABS

簡単なコマンドによりWi-Fi経由でラッチングリレーを制御できます
高容量、2巻線ラッチングリレーを採用(省エネ)

概要

LNX-207Wは、簡単なコマンドによりWi-Fi経由でラッチングリレーを制御することができます。デュアルバンド (2.4GHz/5GHz) IEEE 802.11a/b/g/nの無線規格に対応し、様々なWi-Fiの環境下で使用することができます。
同時に最大4台までのマルチ接続に対応しており、複数台のホスト(PCやタブレットなど)からラッチングリレーを制御することができます。高容量、2巻線ラッチング形、16A開閉可能なラッチングリレーを搭載しているため、太陽光発電用パワーコンディショナ(PVインバータ)、スマートメータ、照明機器など様々な機器のON/OFF制御にご利用いただけます。
ラッチングリレーとは、セットコイル側の入力パルスによって動作状態を保持し、リセットコイル側への入力パルスによって復帰状態となるリレーです。セット時はA接点が短絡、B接点が開放、リセット時はA接点が開放、B接点が短絡となります。ラッチングリレーの特長としてLNX-207Wの電源がOFFになった場合でも接点状態を保持(コイル電圧を断ってもその状態を保持)することができます。そのため長時間、動作状態を保持する機器に使用する事で、省エネ効果が期待できます。
専用の制御コマンドを用意していますのでターミナルソフトや独自のアプリケーションからLNX-207Wを制御することが可能です。
IPアドレスやWi-Fiの接続設定等は、弊社オリジナルの設定ツール(LNX SETTING TOOL)を使ってUSB経由で簡単に書込みすることができます。設定データのバックアップ、インポートも可能で、複数台の機器を順次、迅速に設定することができます。 4出力タイプのLNX-207W-4Rと、8出力タイプのLNX-207W-8Rの2型をラインナップしています。

※各国の電波法の認証が必要なため、海外では使用できません

特長

  • 簡単なコマンドによりWi-Fi経由でラッチングリレーを制御することが可能
  • 4出力タイプと8出力タイプの2型をラインナップ
  • 高容量、2巻線形、16A開閉のラッチングリレーを採用
    • コイル電圧を断ってもその状態を保持することができるため、機器の動作状態でのコイル消費電力をカットし、省エネに貢献します。
    • 長時間、動作状態を保持する機器では省エネ効果を発揮します。
    • 2巻線ラッチング形とは、セットコイルとリセットコイルを有し、セット状態またはリセット状態を保持できる構造です。
    • 1巻線のように同じ端子にセットとリセットで逆電圧を印可することがないため、回り込みによる誤動作を防止できます。
  • 専用アプリケーションによりUSB経由で機器設定が簡単
    • 機器交換時もバックアップデータにより簡単復旧
    • 設定データをメール添付などで遠隔地に送付が可能
    • 設定するIPアドレスに制限が無い(セグメント外でも設定可能)
    • 設定のバックアップや記録が、設定ファイルの保存により容易
  • 同時に最大4台までのマルチ接続に対応
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外しできます
  • ACアダプタまたはUSBバスパワーより電源供給が可能
  • 仮想COMポートから制御可能
  • 樹脂筐体で安心絶縁
  • 耐ノイズ設計
  • 工業用設計
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

接続形態

[単独使用(端末モード)]

端末モード

Wi-Fiルータなどのアクセスポイントを経由してPCから離れた場所の機器を制御できます。
マルチ接続の設定を有効にすることで、最大4台のホスト(PCやタブレット等)と同時接続が可能です。

[単独使用(アクセスポイントモード)]

アクセスポイントモード

製品内蔵のアクセスポイント機能を使って離れた場所の機器を制御できます。 マルチ接続の設定を有効にすることで、最大4台のホスト(PCやタブレット等)と同時接続が可能です。

[スタンドアロン動作]

端末モード

定期的なON/OFF動作の場合は、オートON/OFF制御によりスタンドアロン(PCの介在なし)動作が可能。

仕様

項目内容備考
型番 LNX-207W-4R LNX-207W-8R
出力点数 4点 8点
出力端子台 4個 着脱式3極
5.08mmピッチ
8個 着脱式3極
5.08mmピッチ
フェニックスコンタクト製
型式 1759020
電源 DC5V付属ACアダプタ または USBバスパワー  ACアダプタの使用を推奨
消費電流 500mA以下
Wi-Fiインターフェース IEEE 802.11 a/b/g/n準拠
デュアルバンド2.4 GHz / 5 GHz

セキュリティ WPA/WPA2-PSK
CCMPとTKIPの暗号化
WEP (40/128bit)
WPA2 Enterprise (IEEE 802.1x) は
オプション
周波数レンジ 2.412~2.484GHz(20MHz チャネル)
5.18~5.845GHz(20/40MHz チャネル)

伝送速度 IEEE 802.11 a/b/g : 54Mbps
IEEE 802.11 n : MCS7

変調方式 IEEE 802.11 a/g/n : OFDM方式
IEEE 802.11 b : DSSS方式

送信レベル IEEE 802.11a : 15±2 dBm
IEEE 802.11b : 17±2 dBm
IEEE 802.11g : 15±2 dBm
IEEE 802.11n (2.4GHz) : 15±2 dBm
IEEE 802.11n (5GHz) : 13±2 dBm
屋内目安:10m程度
通信プロトコル DHCPクライアント、サーバ
IPv4のTCP/IP、UDP/IP、ARP、ICMP
自動IP、DNS、SNMP v1/v2
IPv6はオプション
同時接続台数 4台 マルチ接続対応
出力仕様 搭載リレー:G5RL-K1-E(オムロン製)
無電圧リレー接点出力(C接点)
接点電圧最大値:AC250V, DC24V
接点電流最大値:16A(N.O), 5A(N.C)
絶縁耐性(コイルと接点間):AC6,000V 50/60Hz 1min
絶縁耐性(同極接点間):AC6,000V 50/60Hz 1min
最小パルス幅:30ms
出荷時のセット/リセットの
パルス幅は150msに設定
表示LEDなど PWR:電源表示LED
SYS:システムステータスLED
アンテナマーク:Wi-Fi接続アクティブ LED
RY1~4または8:接点状態表示LED
INIT:初期化ボタン

本体設定用USBコネクタ mini-Bタイプ メス
本体設定方法 専用アプリケーション:LNX SETTING TOOL
対応OS:Windows 10
Webブラウザからの設定はオプション
動作温度範囲 -20~60℃

結露等なきこと
ACアダプタは除く

動作湿度範囲 30~85%RH
保存温度範囲 -20~60℃
動作湿度範囲 30~85%RH
質量 約 280 [g] 本体のみ
外形寸法 165 x 80.5 x 39 [mm] 突起物含まず

※ 部品は互換性のものに変更になる場合があります。
※ サスペンド、スタンバイ、休止状態などの省電力機能には非対応です。
※ 最小パルス幅30msは周囲温度+23℃における値であり、保証値ではありません。

動作確認の方法

付属のアプリケーションを利用する製品内蔵の画面にブラウザ経由でアクセスし利用する

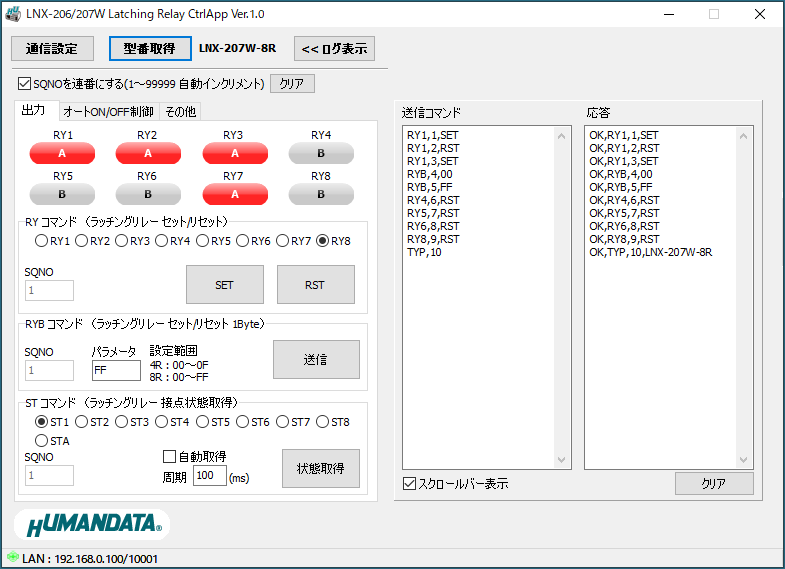

付属のアプリケーション Latching Relay Test Application を利用してラッチングリレーを制御できます。

付属のアプリケーション

クリックして拡大

製品の電源を投入し、Wi-Fi接続可能な端末(PC、タブレット、スマートフォンなど)から、ブラウザのアドレス欄に以下のURLを入力してアクセスし、ラッチングリレーを制御できます。

http://<製品のIPアドレス>/demo.html

製品内蔵の画面にブラウザ経由でアクセスし利用する

クリックして拡大

※お客さまオリジナル画面の作成をご希望の場合、こちらまでお問い合わせください。

LNXシリーズ用設定ツール(LNX SETTING TOOL)

 設定用のヒューマンデータオリジナルのアプリケーションです。USB経由で簡単に設定の読み込み、書き込みを行うことができます。マニュアルやアプリケーションのダウンロードはこちらをご覧下さい。
LNXシリーズ用設定ツール

製品構成

  • 本体
  • ミニUSBケーブル1.0m 長
  • ACアダプタ
  • アプリケーションCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名MODEL画像直販価格在庫状況購入
Wi-Fi ラッチングリレー(4出力)
LNX-207W-4R LNX-207W-4R
Wi-Fi ラッチングリレー(8出力)
LNX-207W-8R LNX-207W-8R
縦置き金具A
ACC-027 ACC-027
横置き金具A
ACC-028 ACC-028
DINレール取付具B
ACC-031 ACC-031
マグネット取付セット
ACC-036 ACC-036
着脱式端子台3極
(追加購入)
TB-USB-3 TB-USB-3
アンテナ延長ケーブル
(500mm)
RP-SMA-500 RP-SMA-S
アンテナ延長ケーブル
(1000mm)
RP-SMA-1000 RP-SMA-1000
アンテナ延長ケーブル
(1500mm)
RP-SMA-1500 RP-SMA-1500
無線アンテナ
(アンテナ長 約108.5mm)
AT-108 AT-108
高感度無線アンテナ
(アンテナ長 約194mm)
AT-194 AT-194

関連製品

  • LANラッチングリレー(4出力/8出力) LNX-206-4R/8R
  • USBラッチングリレー(4出力/8出力) USB-207-4R/8R
