[LNX-206-4R/8R] LANラッチングリレー（4出力/8出力）

概要

LNX-206は、高容量、2巻線ラッチング形のラッチングリレーを搭載し、簡単なコマンドによりLAN経由でラッチングリレーを制御することができます。
同時に最大4台までのマルチ接続に対応しており、複数台のホスト（PCやタブレットなど）からラッチングリレーを制御することができます。
ラッチングリレーとは、セットコイル側の入力パルスによって動作状態を保持し、リセットコイル側への入力パルスによって復帰状態となるリレーです。セット時はA接点が短絡、B接点が開放となります。リセット時はA接点が開放、B接点が短絡となります。ラッチングリレーの特長としてLNX-206の電源がOFFになった場合でも接点状態を保持（コイル電圧を断ってもその状態を保持）することができます。そのため長時間、動作状態を保持する機器に使用する事で、省エネ効果が期待できます。
専用の制御コマンドを用意していますのでターミナルソフトや独自のアプリケーションからLNX-206を制御することが可能です。
4出力タイプのLNX-206-4Rと、8出力タイプのLNX-206-8Rの2型をラインナップしています。

LNX-206-4R※2つ目以降の画像はCGです


LNX-206-8R※2つ目以降の画像はCGです

※取付参考図（取り付け具は別売りです）

特長

• 簡単なコマンドによりLAN経由でラッチングリレーを制御することが可能
• 4出力タイプと8出力タイプの2型をラインナップ
• 高容量、2巻線形、16A開閉のラッチングリレーを採用
  • コイル電圧を断ってもその状態を保持することができるため、機器の動作状態でのコイル消費電力をカットし、省エネに貢献します。
  • 長時間、動作状態を保持する機器では省エネ効果を発揮します。
  • 2巻線ラッチング形とは、セットコイルとリセットコイルを有し、セット状態またはリセット状態を保持できる構造です。
  • 1巻線のように同じ端子にセットとリセットで逆電圧を印可することがないため、回り込みによる誤動作を防止できます。
• 専用アプリケーションによりUSB経由で機器設定が簡単

  • 機器交換時もバックアップデータにより簡単復旧
  • 設定データをメール添付などで遠隔地に送付が可能
  • 設定するIPアドレスに制限が無い（セグメント外でも設定可能）
  • 設定のバックアップや記録が、設定ファイルの保存により容易
• 同時に最大4台までのマルチ接続に対応
• 着脱式端子台を採用
  配線をしたまま端子台が取り外しできます
• PoE対応でLANケーブルから電源供給 ※PoE対応ハブが必要
  ACアダプタまたはUSBバスパワーからの電源供給も可能
• 仮想COMポートから制御可能
• 樹脂筐体で安心絶縁
• 耐ノイズ設計
• 工業用設計
• 小ロットOEM可能
  50台より、貴社オリジナル銘板にてご提供いたします
• RoHS指令の規制10物質不使用

接続形態

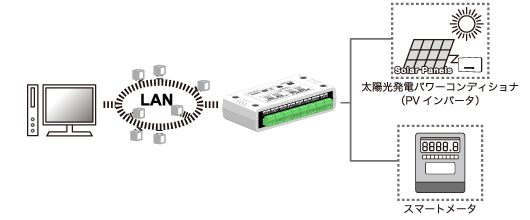

[LAN接続]

LAN経由でPCから離れた場所の機器を制御できます。
マルチ接続の設定を有効にすることで、最大4台のホスト（PCやタブレットなど）と同時接続が可能です。

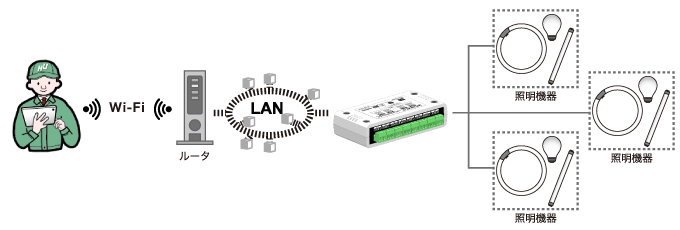

[Wi-Fi接続]

Wi-Fi経由でルータのアクセスポイントに接続し、離れた場所の機器を制御できます。
マルチ接続の設定を有効にすることで、最大4台のホスト（PCやタブレットなど）と同時接続が可能です。

[スタンドアロン動作]

定期的なON/OFF動作の場合は、オートON/OFF制御によりスタンドアロン（PCの介在なし）動作が可能。

仕様

項目	内容		備考
型番	LNX-206-4R	LNX-206-8R
出力点数	4点	8点
出力端子台	4個 着脱式3極 5.08mmピッチ	8個 着脱式3極 5.08mmピッチ	フェニックスコンタクト製 型式 1759020
電源	DC5V 付属ACアダプタ またはUSBバスパワー またはPoE機能によりLANコネクタから供給		PoEはパターンAと パターンB両対応
消費電流	500mA以下
ネットワーク インターフェース	IEEE 802.3 MAC、10BaseT/100BaseT (RMII)
通信プロトコル	DHCPクライアント、サーバ IPv4のTCP/IP、UDP/IP、ARP、ICMP 自動IP、DNS、SNMP v1/v2
ネットワーク 同時接続台数	4台		マルチ接続対応
LANコネクタ	RJ45		ESD保護  絶縁（1500Vrms以上）
出力仕様	搭載リレー：G5RL-K1-E（オムロン製） 無電圧リレー接点出力（C接点） 接点電圧最大値：AC250V, DC24V 接点電流最大値：16A（N.O）, 5A（N.C） 絶縁耐性（コイルと接点間）：AC6,000V 50/60Hz 1min 絶縁耐性（同極接点間）：AC6,000V 50/60Hz 1min 最小パルス幅：30ms		出荷時のセット/リセットの パルス幅は150msに設定
表示LEDなど	PWR：電源表示LED SYS：システムステータスLED RY1～4または8：接点状態表示LED INIT：初期化ボタン
本体設定用USBコネクタ	mini-Bタイプ メス
本体設定方法	専用アプリケーション：LNX SETTING TOOL 対応OS：Windows 10		Webブラウザからの設定は オプション
動作温度範囲	-20～60℃		結露等なきこと ACアダプタは除く
動作湿度範囲	30～85%RH
保存温度範囲	-20～60℃
動作湿度範囲	30～85%RH
質量	約 280 [g]		本体のみ
外形寸法	165 x 80.5 x 39 [mm]		突起物含まず

※　部品は互換性のものに変更になる場合があります
※　サスペンド、スタンバイ、休止状態などの省電力機能には非対応です
※　最小パルス幅30msは周囲温度+23℃における値であり、保証値ではありません

動作確認の方法

LNXシリーズ用設定ツール(LNX SETTING TOOL)

　設定用のヒューマンデータオリジナルのアプリケーションです。USB経由で簡単に設定の読み込み、書き込みを行うことができます。マニュアルやアプリケーションのダウンロードはこちらをご覧下さい。

製品構成

• 本体
• ミニUSBケーブル1.0m 長
• ACアダプタ
• アプリケーションCD
• 製品マニュアル

サポート

	マニュアル、外形図など
	最新Revisionの3Dデータをお送りいたします
	ご評価のためにデモ機の貸し出しをさせていただきます。 ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名	MODEL	画像	直販価格	在庫状況	購入
LANラッチングリレー（4出力）	LNX-206-4R
LANラッチングリレー（8出力）	LNX-206-8R
縦置き金具A	ACC-027
横置き金具A	ACC-028
DINレール取付具B	ACC-031
マグネット取付セット	ACC-036
着脱式端子台3極 （追加購入）	TB-USB-3
