[LNX-004] LAN TO RS-485/422コンバータ(D-Sub9ピンタイプ)
(PoE対応/非対応)

RoHS10LANPoEmicroSDRS485RS422DB9Modbus 絶縁サージ保護デモ機
電解コンデンサ不使用難燃性ABS

イーサネットを経由して、RS485やRS422通信が可能です
microSDを使うので設定がひじょうに簡単です
(ネットワークからも設定可能)

LNX-004は、LANからRS-485/RS-422を使うことができるLANコンバータです。インタフェースコネクタとしてD-Sub9ピンを採用しています。LNX-004eはPoE非対応です。

LNX-004

概要

 LNX-004は、イーサネット経由でRS-485/RS-422を使うことができるLANコンバータです。RS-485/RS-422側は絶縁されています。
LANは元々絶縁されているので二重絶縁となります。
 LNX-001と接続してトンネリングモード(透過モード/PCを介さずに1:1で通信)で接続ができます。
LNX-004同士での接続も可能です。その場合、別のRS485/422回線グループに参加することができます。
 また、TCP/UDPまたはTelnetなどにより、PCからLNX-004に直接接続して動作させることも可能です。
PoE機能を標準搭載しているので、LANケーブルから電源を供給して動作することができます。(PoE対応HUBなどが必要)付属のACアダプタによる動作も可能です。LNX-004eではACアダプタにより動作します。

LNX-001LNX-001

※取り付け具は別売りです

■トンネリング動作例
NET485X2
TCP/IPにより、PCからLNX-004に直接接続して動作させることも可能です。

特長

  • RS-485/RS-422をLANに変換するメディアコンバータ機能
  • LNX-004を2台使用しトンネリングモード(透過モード)により1:1接続が可能
  • 10Base-T/100Base-TXを自動判定
  • 設定用メモリカード(microSD)で機器設定が簡単
    • 機器交換時も設定用メモリカードの交換により簡単に移行
    • 設定データをメール添付などで遠隔地に送付が可能
    • 設定するIPアドレスに制限が無い(セグメント外でも設定可能)
    • 設定のバックアップや記録が、設定ファイルの保存により容易
  • オリジナルの設定ツールを使用してネットワーク(LAN)経由で機器設定も可能
  • PoE対応でLANケーブルから電源供給も可能(LNX-004eはPoE非対応)
  • 仮想COMポートサポート
  • 工業用設計
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

接続形態

[LNX-004同士のトンネリング接続]

RS485-422機器LNX-004LANLNX-004RS485-422機器
  PCの介在なしに、LNX-004同士が直接通信し、RS-485/422回線同士を接続することができます
クロスケーブルでの1:1接続も可能

[LNX-001とLNX-004のトンネリング接続]

WIN PCLNX-001LANLNX-004RS485-422機器
  USBインタフェースから、PCのLANを使用することなく離れた場所のRS-485/422回線と通信ができます
LNX-001による通信にはFTDI社の仮想COMポートや、D2XX-APIが利用できます
プログラミングにネットワークの知識は必要ありません

[LNX-004単独使用]

 WIN PCLANLNX-004RS485-422機器
 イーサネットを使って離れた場所のRS-485/422回線と通信ができます

LNX-003のRS485における自動方向制御についてESD11kV

仕様

項目 内容 備考
型番 LNX-004/LNX-004e
電源 DC5V 付属ACアダプタ
またはPOE機能によりLANコネクタから供給
(LNX-004eはPoE非対応)
PoE
PoEはパターンAとパターンB
両対応
消費電流 350mA以下
ネットワーク
インターフェース
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)

LANコネクタ RJ45

ESD保護
ESD11kV
絶縁(1500Vrms以上)

通信プロトコル TCP/UDP/Telnet
入出力仕様 RS-485 / RS-422
2線式または4線式
内部回路とDC3000V絶縁
ESD保護
ESD15kV
Modbus 絶縁
コネクタ D-Sub 9ピンオス(取付ネジ #4-40 UNC) 取付ネジM2.6ミリネジも付属、交換可能
設定用メモリーカード microSDカード 本製品の設定用
通信速度 300, 600, 1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200, 230400 bps

データ長 7 または 8ビット
ストップビット 1 または 2ビット
パリティチェック 奇数、偶数、ノーパリティ
表示LED POW :パワー表示LED
RX   :受信データ表示LED
TX   :送信データ表示LED
SYS :システムステータスLED
LINK(RJ45コネクタ): LINKステータス
ACT(RJ45コネクタ): ACTステータス

使用温度範囲

-10~55℃

結露等なきこと
使用湿度範囲 30~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
保存湿度範囲 30~85%RH 結露等なきこと
耐ノイズ性 規定せず
規格など 規定せず
質量 約 120 [g] 本体のみ
外形寸法 69 x 82.5 x 30 [mm] 突起含まず

D-Sub 9ピンコネクタ ピン割付

ピン番号 信号名 方向 機能
1 RD+ IN 受信+
2 RD- IN 受信-
3 SD+ OUT 送信+
4 SD- OUT 送信-
5 GND - 信号グランド
6 (GND) - 内部でGNDと接続
7 (GND) - 内部でGNDと接続
8 (GND) - 内部でGNDと接続
9 (GND) - 内部でGNDと接続
CASE FG - フレームグランド

LNXシリーズ設定ツール

 LNXシリーズの設定データを作成するアプリケーションです。

 作成した設定データを設定用メモリカード(microSD)に挿入し、電源を入れることで自動的に設定されます。
この時、設定データのバックアップファイルが設定用メモリカード(microSD)に作られます。
設定データは電源を切っても保存されていますので、次回からはmicroSDカードを挿入する必要はありません。
LNXシリーズの本体を交換したとき、設定用メモリカード(microSD)を使うことで、簡単に同じ設定にすることができます。
PCと製品が同一セグメント内に接続している場合は、ネットワーク(LAN)経由でも設定できます。

製品構成

  • 本体
  • microSDカード(USBアダプタ付き)
  • ACアダプタ
  • ドライバ&アプリケーションCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名 MODEL 画像 直販価格 在庫状況 購入
RS-485/422 LANコンバータ(DB9タイプ)
LNX-004 LNX-004
PoE
RS-485/422 LANコンバータ(DB9タイプ)
(エコノミー版)
LNX-004e LNX-004
PoE非対応
ねじ止め取付具
PEN-003 PEN-003

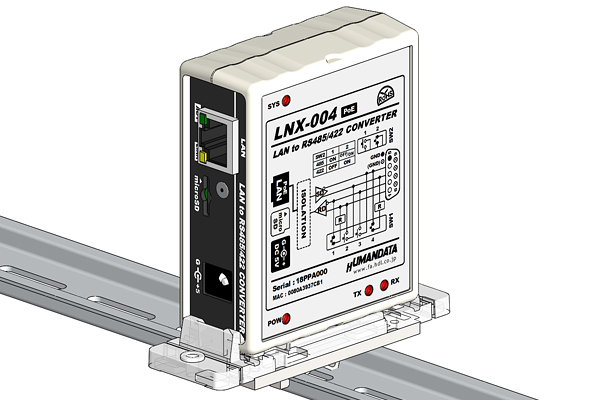

35mm DINレール取付具
PEN-003-DIN PEN-003-DIN
マグネット取付具
PEN-003-MG PEN-003-MG

関連製品

  • RS485/422側コネクタが端子台タイプの LNX-003/LNX-003e もございます
  • 電源がDC24Vタイプの LNX-003-24V もございます
  • Modbus対応の LNX-003M もございます
