[USB-029L2-3A] USB2.0アイソレータ(コンパクト)
[USB-029L2-5A] USB2.0アイソレータ(コンパクト・高耐圧絶縁)
USBポートを絶縁することで、ノイズ対策など信頼性が向上
High Speed (480Mbps) 対応
概要
USB-029L2-3Aは、USB2.0のHigh Speed (480Mbps) にも対応したUSBアイソレータです。USBインタフェースを絶縁する装置であり、PCとUSB機器の間を絶縁することができます。
余裕のある電源回路により安定した動作を実現しています。USBラインを絶縁することにより、耐ノイズ性の向上、外部アナログ機器の精度向上(GNDの切断)など絶縁のメリットが期待できます。
USB-029L2-5Aは、絶縁耐圧DC5000Vの高耐圧絶縁タイプです。
- USB-029L2-3Aは、USB-029L2とアイソレータICが異なる製品です。
- USB-029L2-5Aは、USB-029L2-5KとアイソレータICが異なる製品です。
詳細は、お問合せ下さい。

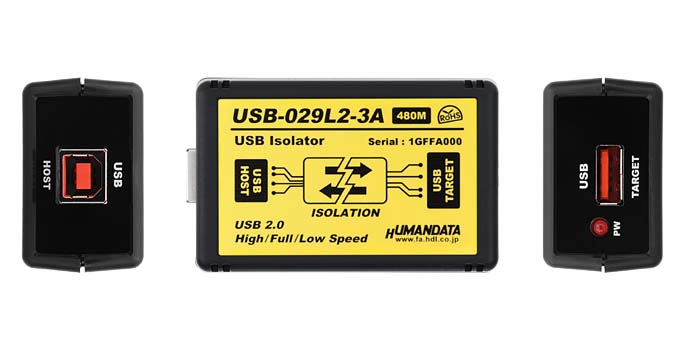

USB-029L2-3A ※2つ目以降の画像はCGです
特長
- High (480Mbps) / Full (12Mbps) /Low (1.5Mbps) Speed対応 自動切替
- ホスト側 USB-B コネクタ(強い引き抜き力の産業用USBコネクタを採用)
- ターゲット側 USB-A コネクタ(強い引き抜き力の産業用USBコネクタを採用)
- プラグアンドプレイ OSに依存せず接続するだけで使用可能
- USBバスパワーで動作(外部電源不要)
- ターゲット側供給電流 ※ホスト側の供給能力以内であること
USB-029L2-3A:400mA以下
USB-029L2-5A:600mA以下 - 絶縁耐圧
USB-029L2-3A:DC3000V
USB-029L2-5A:DC5000V - 樹脂筐体で安心絶縁
- USBケーブル 1.8m 付属
- USBラインのESD保護
- 外形寸法 43.5 x 67 x 27 [mm] (突起物含まず)
- 小ロットOEM可能
50台より、貴社オリジナル銘板にてご提供いたします - RoHS指令の規制10物質不使用
仕様
項目 | 内容 | 備考 | |
---|---|---|---|
型番 | USB-029L2-3A | USB-029L2-5A | |
絶縁耐圧 | DC 3000V | DC 5000V | 設計値 |
ターゲット側供給可能電流 |
400mA 以下 |
600mA 以下 |
※ホスト側の供給能力以内であること |
消費電流 | 100mA 以下 + ターゲット機器分 | ※内部DC/DCの効率によりホスト側にはターゲット側より多くの電流が流れます | |
電源電圧 | DC5V USBコネクタより供給(バスパワー) |
||
ホストI/F | USB2.0準拠 High (480Mbps) / Full (12Mbps) /Low (1.5Mbps) Speed対応 |
USB1.1でも使用可能 ESD保護 |
|
絶縁方式 | 独立バス絶縁 | ||
対応OS | OSには依存しません | ||
表示LED | PW :バスパワー表示LED | ||
使用温度範囲 | -20~60℃ | 結露等なきこと | |
使用湿度範囲 | 20~90%RH | 結露等なきこと | |
保存温度範囲 | -20~60℃ | 結露等なきこと | |
保存湿度範囲 | 20~90%RH | 結露等なきこと | |
耐ノイズ性 | 規定せず | ||
規格など | 規定せず | ||
質量 | 約 75 [g] | 本体のみ | |
外形寸法 | 67 x 43.5 x 27 [mm] | 突起物含まず |
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です
製品構成
- 本体
- USBケーブル1.8m 長
- 製品マニュアル
購入について
品名 | MODEL | 画像 | 税込標準価格 | 在庫状況 | 購入 |
---|---|---|---|---|---|
USB2.0アイソレータ(コンパクト) |
USB-029L2-3A | 都度見積 | - | ||
USB2.0アイソレータ (コンパクト・高耐圧絶縁) |
USB-029L2-5A | 都度見積 | - | ||
ねじ止め取付具 |
PEN-003 | ||||
35mm DINレール取付具 |
PEN-003-DIN | ||||
マグネット取付具 |
PEN-003-MG |
関連製品
- ACアダプタ対応の USB-029H2 もございます
- 2ポートや、4ポートタイプなど各種USBアイソレータを多数ラインナップしています
