[LNX-006A] 2CH 独立絶縁型 LAN 4-20mA 電流モニタ Rev2

RoHS10LANPoE2ch4-20mA端子台LANLANデモ機
電解コン不使用難熱性ABS

LANから計装用標準信号である4-20mAを計測することができます
LANと各CH間は独立して絶縁されています

概要

 2CH 独立絶縁型 LAN 4-20mA 電流モニタ LNX-006Aは、LAN経由で2チャネルの4-20mA信号を測定できる変換器です。LAN側と各チャネルはそれぞれ独立して絶縁されています。チャネル毎にADコンバータを搭載しており、2チャネル同時計測が可能です。付属の専用アプリケーションを利用することで遠隔地のコンピュータ上で測定結果やスケーリング値、チャート表示などが可能です。また専用の制御コマンドを利用することで、独自のアプリケーションから4-20mAを測定することもできます。

 Rev2から主に以下の仕様が変更となります。
・測定可能範囲:0-25mAから0-22.5mAに変更 ※4-20mAの範囲内で測定精度向上
・制御コマンドの拡張
・USB経由で本機の設定が可能
など

特長

  • 2チャネルの4-20mAの測定結果をLAN経由で取得
  • 測定可能範囲 0~22.5mA
  • 測定精度 ±0.3%FS
  • LANと各チャネルは独立して絶縁(絶縁耐圧:DC2500V)
  • 付属のアプリケーションにより電流値、スケーリング値、チャート表示などが可能
  • 専用の制御コマンドを利用することでお客様独自のアプリケーションから4-20mAを測定可能
    ※Rev1とRev2では制御コマンドの仕様が一部異なるため、ホスト側のアプリケーションのプログラム変更が必要となります。単純な置き換えができませんのでご注意ください。
  • 本体設定はオリジナルの設定ツールによりUSB経由で簡単設定
    • 機器交換時もバックアップデータにより簡単復旧
    • 設定データをメール添付などで遠隔地に送付が可能
    • 設定するIPアドレスに制限なし(セグメント外でも設定可能)
    • 設定のバックアップや記録が、設定ファイルの保存により容易
  • 電源 PoEまたはACアダプタより電源供給が可能
  • 耐ノイズ設計
  • 樹脂筐体で安心絶縁
  • 着脱式端子台を採用
    配線をしたまま端子台が取り外し可能
  • ミニUSBケーブル1.0m長 付属 (本体設定用)
  • ACアダプタ(DC5V)付属
  • 外形寸法 69×82.5×30 [mm] (突起部含みません)
  • 小ロットOEM可能
    50台より、貴社オリジナル銘板にてご提供いたします
  • RoHS指令の規制10物質不使用

アプリケーション概要

 LNX-006Aに付属のアプリケーション(LNX-006A C-Monitor)により、パソコンで高精度の4-20mA信号モニタとして利用することができます。またスケーリング(単位換算)、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。
※対応OS:Windows 11/10


LNX-006A C-Monitor ダウンロードページへ

仕様

項目 内容 備考
型番 LNX-006A
電源 DC5V 付属ACアダプタ
またはPoE機能によりLANコネクタから供給
PoE
PoEはパターンAとパターンB
両対応
消費電流 500mA以下
ネットワーク
インターフェース
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)

LANコネクタ RJ45 ESD保護
ESD11kV
絶縁(1500Vrms以上)
通信プロトコル TCP/IP
電流入力コネクタ 着脱式端子台 2極/5mmピッチ×2 Molex製
型式39520-0002
チャネル数 2
測定可能範囲 0~22.5mA
測定精度 ±0.3%FS以下
分解能 24bit A/D
サンプリング周期 10ms~10min コマンドにより選択可能
入力抵抗 200Ω/チャネル
絶縁方式 独立バス絶縁
チャネル間絶縁耐圧 DC2500V 設計値
搭載LSI 汎用マイコン
表示LED PWR:電源表示LED
SYS :システムステータスLED
LINK(RJ45コネクタ): LINKステータス
ACT(RJ45コネクタ): ACTステータス

動作温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 30~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
保存湿度範囲 30~85%RH 結露等なきこと
質量 約 120 [g] 本体のみ
外形寸法 69 x 82.5 x 30 [mm] 突起物含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

4-20mA入力コネクタ

記号 内容
+ 電流端子 +
- 電流端子 -

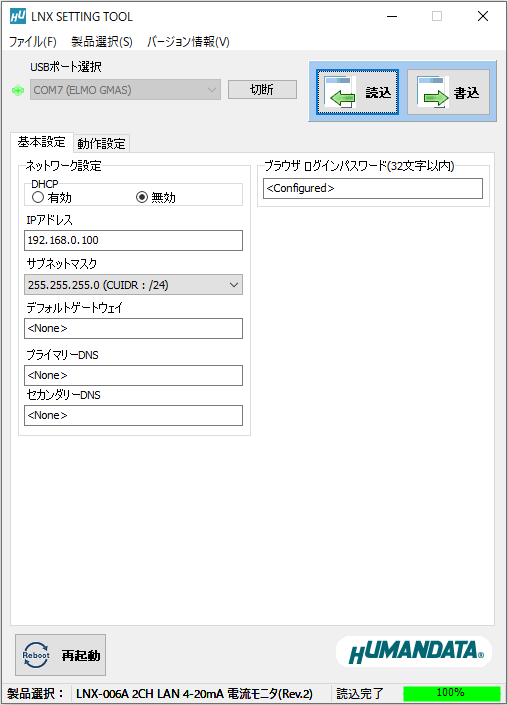

LNXシリーズ用設定ツール

 LNXシリーズの設定データを作成するアプリケーションです。
LNX_SETTING_TOOL

製品構成

  • 本体
  • ミニUSBケーブル1.0m 長
  • ACアダプタ(DC5V)
  • アプリケーションCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

Rev1のページはこちらです
