[LNX-006A] 2CH 独立絶縁型 LAN 4-20mA 電流モニタ

RoHS10LANPoE2ch4-20mA0-25mA端子台LANLANデモ機
電解コン不使用難熱性ABS

LANから計装用標準信号である4-20mAを計測することができます
LANと各CH間は独立して絶縁されています

概要

 2CH 独立絶縁型 LAN 4-20mA 電流モニタ LNX-006Aは、LAN経由で4-20mA信号を計測できる変換器です。LAN側と各チャネルはそれぞれ独立して絶縁されています。チャネル毎にΔΣ型ADコンバータを搭載しており2チャネル同時計測が可能です。付属の専用アプリケーションにより遠隔地のコンピュータへ計測結果を表示/ロギングすることができます。また専用の制御コマンドを用意していますのでお客様独自のアプリケーションも作成することができます。

特長

  • 2ch同時計測
  • 簡単なコマンドによる制御
  • 独立絶縁型 DC2500V
  • 計測可能範囲 0~25mA
  • 高精度 ±0.3%FS
  • 専用のアプリケーションによりスケーリング表示、チャート表示、ロギングが可能
  • 専用の制御コマンドを使う事でお客様独自のアプリケーションも作成可能
  • オリジナルの設定ツールによりネットワーク(LAN)経由で簡単設定
  • PoEまたはACアダプタより電源供給が可能
  • 耐ノイズ設計
  • RoHS指令の規制10物質不使用

アプリケーション概要

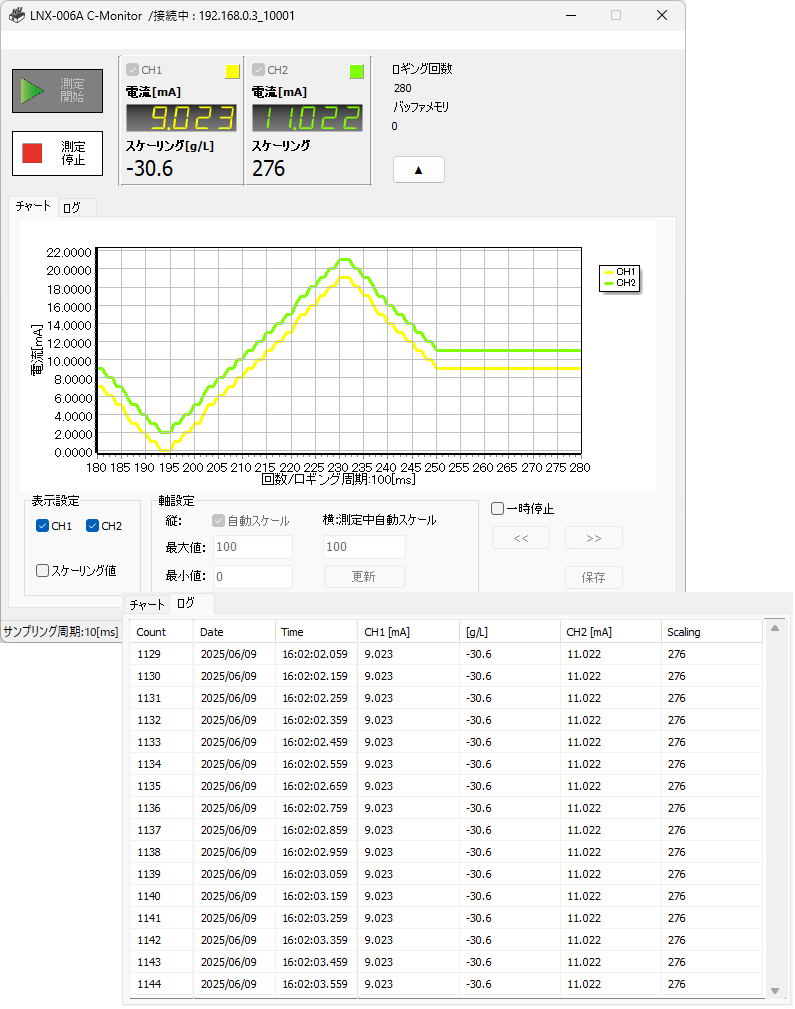

 LNX-006Aに付属のアプリケーション(LNX-006A C-Monitor)により、パソコンで高精度の4-20mA信号モニタとして利用することができます。またスケーリング(単位換算)、チャート表示、ロギング等が可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電流計測ができます。
※対応OSは、Windows 10/8.1/8/7 (32/64bit)です

LNX-006A C-Monitor ダウンロードページへ

仕様

項目内容備考
型番 LNX-006A
電源 DC5V 付属ACアダプタ
またはPoE機能によりLANコネクタから供給
PoE
PoEはパターンAとパターンB
両対応
消費電流 500mA以下
ネットワーク
インターフェース
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)

LANコネクタ RJ45 ESD保護
ESD11kV
絶縁(1500Vrms以上)
通信プロトコル TCP/UDP/Telnet
出力コネクタ 3極端子台×2 フェニックスコンタクト社
型式 1759020
計測可能範囲 0~25mA
チャネル数 2
分解能 24ビットA/Dコンバータ (ADC)
計測精度 ±0.3%FS
サンプリング周期 最小設定単位 100ms コマンドにより選択可能
シャント抵抗 100Ω ±0.01%
絶縁方式 独立バス絶縁
絶縁耐圧 DC2500V 設計値
搭載LSI 汎用マイコン
表示LED PWR:電源表示LED
SYS :システムステータスLED
LINK(RJ45コネクタ): LINKステータス
ACT(RJ45コネクタ): ACTステータス

動作温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 30~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
保存湿度範囲 30~85%RH 結露等なきこと
質量 約 120 [g]
外形寸法 69 x 82.5 x 30 [mm] 突起物含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

ピンアサイン

ピン番号信号
1 NC
2 電流端子(-)
3 電流端子(+)

LNXシリーズ用設定ツール

 LNXシリーズの設定データを作成するアプリケーションです。

製品構成

  • 本体
  • ACアダプタ
  • アプリケーションCD
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
3D CADデータ 最新Revisionの3Dデータをお送りいたします
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名MODEL画像直販価格在庫状況購入
2CH 独立絶縁型 LAN 4-20mA 電流モニタ
LNX-006A LNX-006A
ねじ止め取付具
PEN-003 PEN-003
35mm DINレール取付具
PEN-003-DIN PEN-003-DIN
マグネット取付具
PEN-003-MG PEN-003-MG
着脱式端子台3極
(追加購入)
TB-USB-3 TB-USB-3
