[USB-046] 絶縁型USB Serial/MPSSE変換器

RoHS RS485 RS485 絶縁型 デモ機
電解コンデンサ不使用 難燃性ABS


 高耐圧絶縁 5000V
 Serial / MPSSEの独立制御が可能
仕様サポート購入について

概要

 USB Serial/MPSSE 変換器 USB-046は、USBからSerialとMPSSEを独立して制御可能な絶縁型の変換器です。USBとSerial/MPSSE間が絶縁されています。また絶縁電源が供給可能でスイッチ切替によりDC3.3VまたはDC5Vを利用できます。
搭載しているFTDI社のチップ(FT2232H)は、MPSSE(Multi-Protocol Synchronous Serial Engine)モードが用意されています。このモードによりシリアル通信(I2C、SPI、JTAG等)をエミュレートし、通信することが可能です。

参考ページ
USB-046(FT2232H)によるMPSSEを使ったSPI通信例 HTML

※2つ目以降の画像はCGです

特長

  • USBによる仮想COMポートから制御
  • USBからSerialとMPSSEを独立して制御可能
  • 絶縁型
    USB側とSerial/MPSSE側は絶縁されています
    5000V以上
  • スイッチ切替によりDC3.3VまたはDC5Vの絶縁電源が供給可能
  • 樹脂筐体で安心絶縁
  • 耐ノイズ設計
  • 外部電源不要
    USBコネクタから電源を供給しますので外部電源は不要です
  • ハウジング付き接続用ハーネス (約 200 [mm]) 付属
  • RoHS指令対応
アイパターン図

参考データ

USBコンプライアンステスト:Upstream Testsにおけるアイパターン
USB2.0Test Report

仕様

項目 内容 備考
型番 USB-046
電源電圧 DC5V USBコネクタより供給(バスパワー)
消費電流 70 mA以下
ホストI/F USB2.0準拠 (High Speed対応) USB-B コネクタ USB1.1でも使用可能
ESD11kV
搭載LSI FT2232H FTDI社
絶縁方式 独立バス絶縁
絶縁耐圧 バス間: 5KVDC 以上 設計値
コネクタ 10ピンMILコネクタ(オス) 山一電機社製
FAP-1001-2202-0BF

2次側負荷電流 DC3.3VまたはDC5V (±10%以下)
100mA以下
電圧は設定SWにより切替
表示LED PWR :バスパワー表示LED
RX   :受信データ表示LED
TX   :送信データ表示LED

対応OS Windows 10/8.1/8/7/Vista/XP
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 10~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 10~85%RH 結露等なきこと
耐ノイズ性 規定せず
規格など 規定せず
質量 約 50 [g] 本体のみ
外形寸法 67 x 67 x 28 [mm] 突起物含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

ピンアサイン

10ピンMILコネクタ オス
ピン番号 信号 方向
1 GND -
2 CTS IN
3 VCC -
4 TXD OUT
5 RXD IN
6 RTS OUT
7 TCK/SK OUT
8 TDI/DO OUT
9 TMS/CS OUT
10 TDO/DI IN

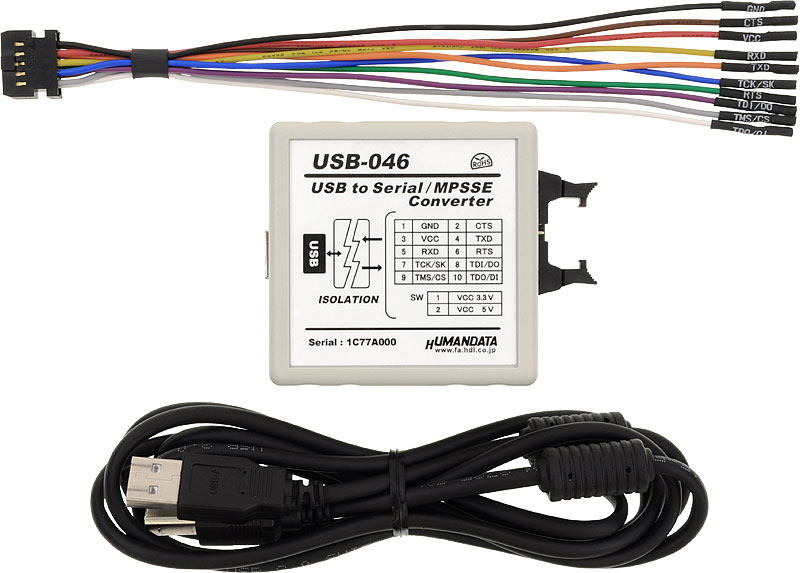

製品構成

製品構成
  • 本体
  • USBケーブル(RoHS対応品) 1.8m 長
  • ハウジング付き接続用ハーネス (約 200 [mm])
  • ドライバCD Windows 10/8.1/8/7/Vista/XP 対応
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
絶縁型USB Serial/MPSSE変換器
USB-046 USB-046
USBシリーズ取付具
ねじ止め用
PEN-003 PEN-003
USBシリーズ DIN取付具
35mmDINレール用
PEN-003-DIN PEN-003-DIN
USBシリーズ取付具
マグネット
PEN-003-MG PEN-003-MG
