[USB-045V] 2CH 独立絶縁型 USB 0-5V 電圧モニタ

RoHS   端子台 絶縁型 サージ保護 CDC_UART デモ機
電解コンデンサ不使用 難燃性ABS

USBから計装用標準信号である0-5Vを計測することができます
USBと各CH間は独立して絶縁されています

概要

 2CH 独立絶縁型 USB 0-5V 電圧モニタ USB-045Vは、0-5V信号を計測できる変換器です。USB経由でコンピュータへ計測結果を表示/ロギングすることができます。USB側と各チャネルはそれぞれ独立して絶縁されています。
 チャネル毎にΔΣ型ADコンバータを搭載しており、2チャネル同時計測が可能です。また専用の制御コマンドを用意していますので独自のアプリケーションから0-5Vを計測することもできます。

USB-045

※2つ目以降の画像はCGです

特長

  • 2ch同時計測
  • USBによる仮想COMポートから制御
  • 簡単なコマンドによる制御
  • 独立絶縁型 DC1500V
  • 高精度
  • 耐ノイズ設計
  • USBケーブルより電源供給で外部電源不要 (絶縁電源内蔵)
  • RoHS指令対応

アプリケーション概要

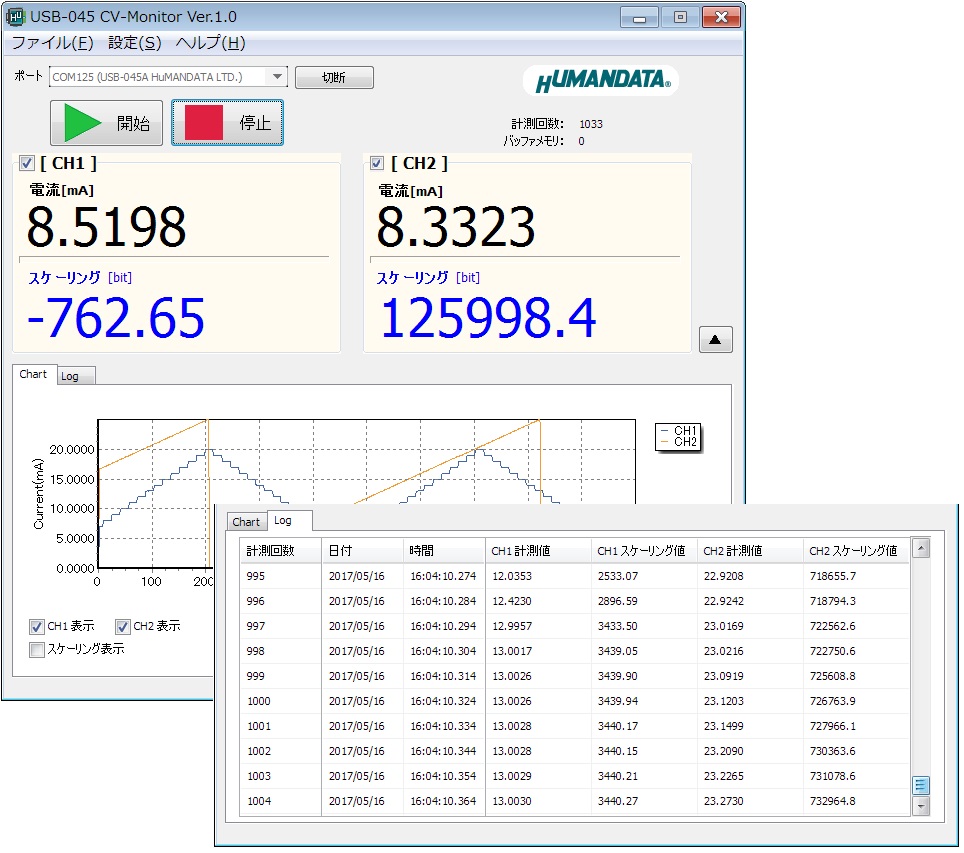

 USB-045Vに付属のアプリケーションにより、パソコンで高精度の0-5V信号モニタとして利用することができます。またスケーリング(単位換算)、チャート表示、ロギング等が可能です。外付け抵抗により4-20mAなどの電流計測も可能です。
専用コマンドを用意していますのでTera Termや独自のアプリケーションからも簡単に電圧/電流計測ができます。

  USB-045 CV-Monitor ダウンロードページへ


仕様

項目 内容 備考
型番 USB-045V
電源電圧 DC5V / 350mA以下 USBケーブルより供給
ホストI/F USB2.0準拠 (Full Speed対応) USB-B コネクタ USB1.1でも使用可能
ESD11kV
出力コネクタ 3極端子台×2 フェニックスコンタクト社
型式 1759020
計測可能範囲 0~5V
チャネル数 2
分解能 24ビットA/Dコンバータ (ADC)
計測精度 ±0.15%FS
サンプリング時間 最小設定単位 10ms コマンドにより設定可能
絶縁方式 独立バス絶縁
絶縁耐圧 DC1500V 設計値
搭載LSI 汎用マイコン
表示LED 電源表示LED
対応OS Windows 10/8.1/8/7/Vista/XP
制御方式 仮想COMポートによる通信制御
動作温度範囲 -20~60℃ 結露等なきこと
動作湿度範囲 30~85%RH 結露等なきこと
保存温度範囲 -20~60℃ 結露等なきこと
保存湿度範囲 30~85%RH 結露等なきこと
質量 約 90 [g]
外形寸法 67 x 67 x 28 [mm] 突起含まず

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です

ピンアサイン

ピン番号 信号
1 NC
2 電圧端子(-)
3 電流端子(+)



製品構成

  • 本体
  • USBケーブル (RoHS対応品) 1.8m 長
  • ドライバ & アプリケーションCD Windows 10/8.1/8/7/Vista/XP 対応    サポートOS一覧(CDC)
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
ドライバ・サポートソフトのダウンロード
デモ機のお申し込み ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください。

購入について

品名 MODEL 画像 税込標準価格 在庫状況 購入
2CH独立絶縁型 USB 0-5V 電圧モニタ
USB-045V USB-045V
USBシリーズ取付具
ねじ止め用
PEN-003 PEN-003
USBシリーズ DIN取付具
35mmDINレール用
PEN-003-DIN PEN-003-DIN
USBシリーズ取付具
マグネット
PEN-003-MG PEN-003-MG
着脱式端子台3極
(追加購入)
TB-USB-3 TB-USB-3

USBシリーズアクセサリ一覧

関連製品
