[USB-012] セントロ入力/USBプリンタ変換器

RoHS6 デモ機 難燃性ABS

概要

 USB-012は、パラレル(セントロ仕様)のプリンタ出力を有する計測器や古いPC(PC-9801シリーズなど)からUSBプリンタへの橋渡しをする装置です。
USB-012を使用するためのドライバは不要で、セントロ入力と、USBケーブルを接続するだけです。ただし、ホスト側には接続するUSBプリンタを制御するためのドライバなどのデータ処理機能が必要になります。
パラレル出力しか装備していない計測機に、USBプリンタを接続しプリンタにデータを送信することができます。
 USB-012は標準では印刷データを無加工でUSBプリンタに出力します。USBプリンタのコマンド体系が、パラレルポート側の機器と合っている時にただしく印刷することができます。
 USB-012はすべてのUSBプリンタに対応できるわけでは有りませんので、デモ機により実際にご確認ください。

※USB-012は一般的なUSBパラレル変換機とは異なります。USBポートにパラレルプリンタを接続するものではありません。USBポートからパラレルプリンタを制御するのであれば、安価な汎用品が市販されておりパソコンショップなどで入手できます。

※Rev2より RoHS指令 (6物質) 対応となりました
 RoHS指令の規制6物質不使用について

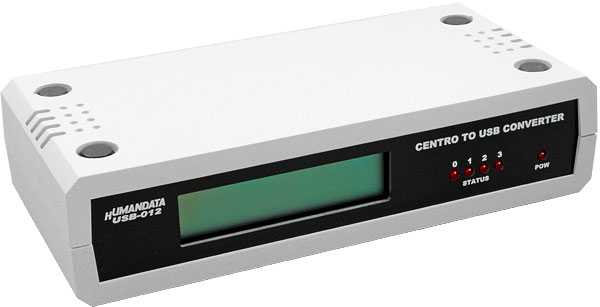

USB-012

応用例

  • オシロスコープやスペアナなどの計測機のハードコピーをUSBプリンタに出力
  • 古いDOSマシンに新しいUSBプリンタを接続
  • 組み込みマイコンやPLCなどからUSBプリンタを制御
  • USBプリンタの動作チェック

USB-012にコマンド変換機能はございません。ホストからのコマンドをそのままプリンタに伝えるのみです。

仕様

項目内容備考
型番 USB-012

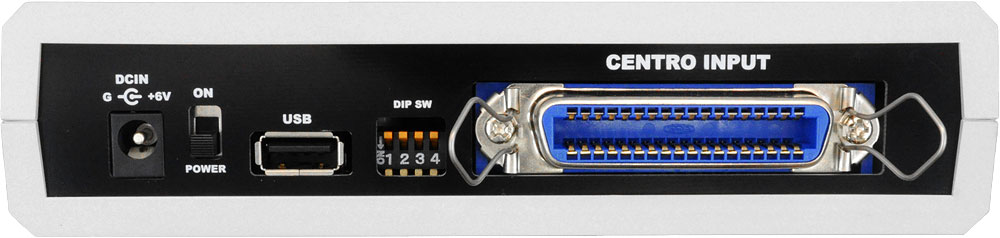

電源 DC6V、電源表示LED、電源スイッチ ACアダプタ付属
入力 セントロニクス準拠 36pinアンフェノールコネクタ
出力 USBホスト機能(SL811HST)によりUSBプリンタに接続 すべてのUSBプリンタに対応しているわけでは有りません
USBハブはご使用になれません

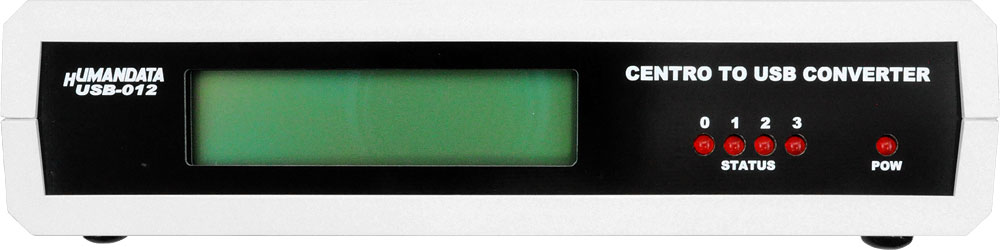

表示 16桁2行LCD表示器、ステータスLED 4個
制御 内蔵マイクロコンピュータH8(HD64F3069R)とCPLD(XCR3128)による
その他 オプション 4bit DIP-SW 現状では未使用
質量 約 300 [g] 本体のみ
外形寸法 165 x 80.5 x 39 [mm] ゴム足など突起物を含まず

製品構成

  • 本体
  • ACアダプタ
  • 製品マニュアル

サポート

この製品の資料 マニュアル、外形図など
デモ機のお申し込み

ご評価のためにデモ機の貸し出しをさせていただきます。
ご希望の方は、こちらから貸出依頼用紙をダウンロードしてください

購入について

品名MODEL画像税込標準価格在庫状況購入
セントロ入力/USBプリンタ変換器
USB-012 USB-012
購入にはデモ機貸し出し時の
管理番号が必要です。

オンライン購入
はできません

縦置き金具A ACC-027 ACC-027
横置き金具A ACC-028 ACC-028
DINレール取付具B ACC-031 ACC-031
新ケースのみ対応
DINレール取付具A ACC-029 ACC-029
新旧ケースに対応
マグネット取付セット
ACC-036 ACC-036

ご注意:USB-012はデモ機にてご確認いただいた後に販売いたします。デモ機でお客様ご自身でご確認をお願いいたします。当社は出荷検査に合格すること以上の保証は致しません。

関連製品

  • パラレル(セントロ)ポートから出力されるデータをUSBに変換して、Windows対応のパソコンに取り込むことのできるUSB-006もございます。
